特性
●物體與感應片相接觸并有阻尼時，提供延遲輸出。
●高低故障保險模式。
●靈敏度可調，能夠檢測極低密度粉料。
●易使用，堅固耐用。
●與阻旋式相比：無可動部件、堅固的探頭耐磨損和物料沖擊，靈敏度可調。
●與電容式相比：不受介電系數影響，表面自清潔。
●安裝后無需校準。
應用
●料流檢測 ●界面檢測 ●料位檢測
技術參數
電 源：220V.AC±10%
功率消耗：2.5W
振動頻率:175Hz
繼電器觸點:常開常閉結點AC250V/DC30V，5A
電氣連接:M20×1.5（¢8-¢14電纜）
材 質:外殼/壓鑄鋁 振動桿/316不銹鋼
外殼防護:IP65
最大壓力:2MPa
松 密 度:最小0.2g/cm³
靈 敏 度:超高靈敏度用于高懸浮性粉末,高靈敏度用于細粉末(松密度0.2-0.5g/cm³）
檢測延遲時間:停振 :0.5-8秒可調 起振 :3秒
工作溫度:振動桿:-20～120℃ （特殊: 150℃） 電子部分: -10～85℃
連接螺紋:1½NPT或法蘭連接
安裝時，注意螺絲頭圓點，是物料流動方向。
功能設置
高低失效安全模式：FSH/FSL
失效安全模式：最開始用來檢測不良的功能狀態的。比如：電源供應中斷，造成繼電器失電，這種類型的狀態被稱作失效安全模式，意思指在斷電狀態下，將會有報警信號。失效安全模式“FSH”和“FSL”根據感應棒所安裝的地方來選擇。下面的表格列出失效安全模式。
FSL低安全模式
|
狀態
|
接觸物料時
|
不接觸物料時
|
|
輸出指示燈
|
綠燈亮
|
綠燈滅
|
|
繼電器
|
激勵
|
非激勵
|
|
NO-COM
|
接通
|
斷開
|
|
NO-COM
|
斷開
|
接通
|
FSH高安全模式
|
狀態
|
接觸物料時
|
不接觸物料時
|
|
輸出指示燈
|
綠燈滅
|
綠燈亮
|
|
繼電器
|
非激勵
|
激勵
|
|
NO-COM
|
斷開
|
接通
|
|
NO-COM
|
接通
|
斷開
|
靈敏度（SENSITIVITY）（可調）
靈敏度出廠時調在中間位置上，在一般的場合中是不用調整的。
1．在超低密的物料中使用，要將靈敏度向H方向調整。
2．在帶有粘性的物料中使用，要將靈敏度向L方向調整。
輸出延遲時間（TIME DELAY）（可調）
延遲時間，出廠時設定在1-2秒位置上，當在使用中遇到攪拌、進料等，物料的波動短時接觸到感應棒時，產生繼電器跳動和誤動作，可調整輸出延遲時間加長，使不產生繼電器跳動和誤動作。

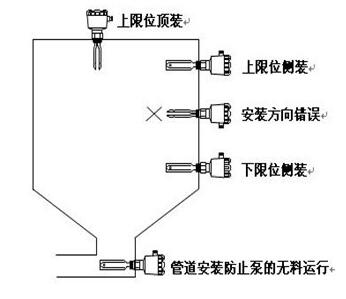

安裝示意圖
|
