流體沿彎管弧形通道流動時，由于受到角加速度的作用，產生離心力，在彎管的內外側管壁處產生差壓，配置差壓變送器，可由測差壓進而得知流量值，產品應用于惡劣的工業環境，對于高溫、高壓、潮濕、粉塵、震動等各種條件，有很好的適用性。
主要特點：
適用的測量范圍廣，重現性好。
無附加壓力損失。
耐磨性能好、使用壽命長。
對直管段要求不高（滿足前 5D 后 2D ）。
可采用直接焊接式安裝，減輕了現場維護工作量，運行費用低。
主要技術參數：
. 取壓方式：內外側取壓
. 公稱壓力: ≤ 32MPa
. 公稱通徑：50 ～ 1000mm
. 精確度(不確定度)： ± 2.5%
. 適用范圍：雷諾數范圍 ReD：10 6≥ ReD≥10 4
結構形式
彎管流量計的一次傳感元件——彎管傳感器依安裝管線上的不同分為如下三種：

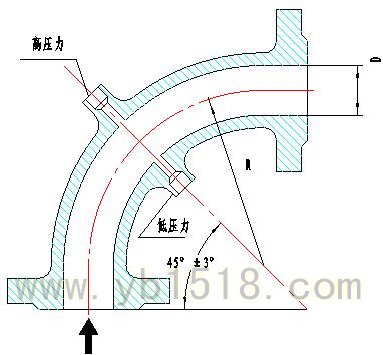

l.90°彎管傳感器——用于工藝管線90°轉彎連接處，替代原彎頭
2.180°彎管傳感器——用于直管線上，替代部分直管段
3.135°彎管傳感器——用于工藝管線135°轉彎連接處，替代原彎頭：

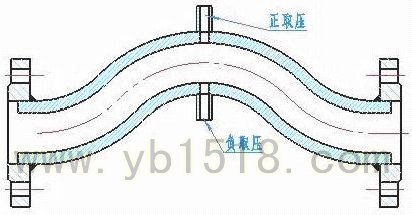

180℃彎管的外形結構見下圖：
彎管流量計的系統構成
1． 測量煤氣、空氣等彎管流量計系統構成

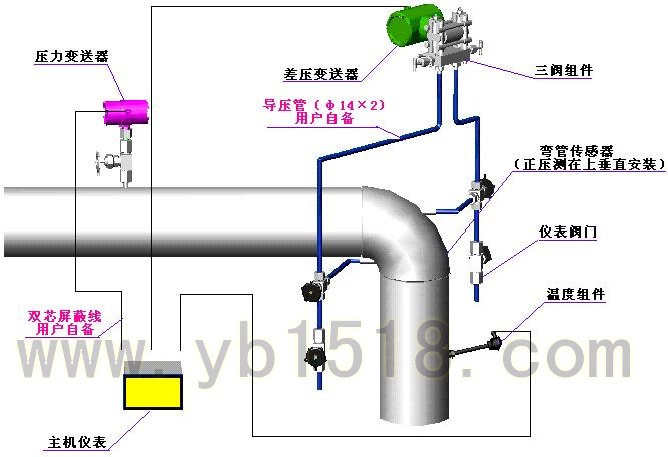

常用的系統構成見下圖：（安裝圖以垂直安裝，正壓測在上）
2．測量蒸汽彎管流量計系統構成

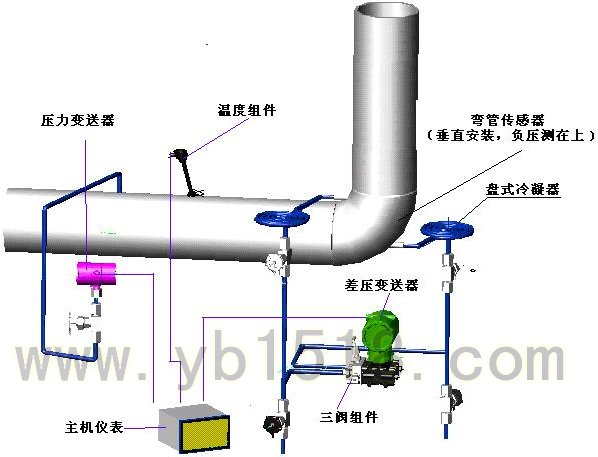

常用的系統構成見下圖：（安裝圖以垂直安裝，負壓測在上）
3．測量液體彎管流量計系統構成

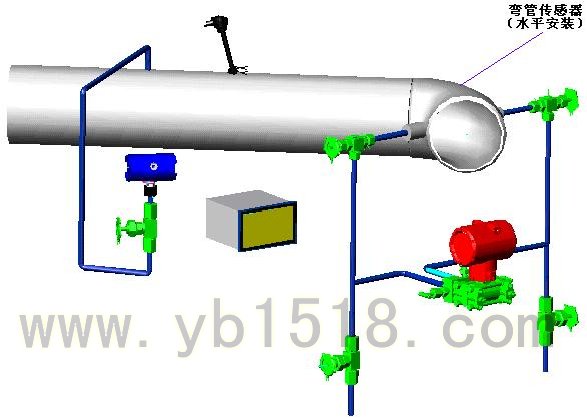

常用的系統構成見下圖：（安裝圖以水平安裝）
|
