1、應用
WRN-230D、WRN-430D型多點熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。多點熱電偶廣泛應用于大化肥合成塔、存儲罐等裝置中。
2、主要技術參數
電氣出口： M27X2 ， NPT3/4
熱熱響時間： ≤ 8S
偶絲直徑： Φ 3
防護等級： IP65
3、型號及規格
|
型 號
|
分 度 號
|
測溫范圍℃
|
測 溫 點 數
|
保護管材料
|
|
|
K
|
0-1000
|
2-12
|
GH3030
|
|
0-827
|
1Ci18Ni9Ni
|
|
|
E
|
0-1122
|
1Ci18Ni9Ni
|
|
|
K
|
0-1000
|
GH3030
|
|
0-827
|
1Ci18Ni9Ni
|
|
|
E
|
0-1122
|
Ci18Ni9Ni
|
1) 熱電偶 I 級按協議訂貨;
2) 多點熱電偶保護管其余材質根據協議訂貨;
3) 多點熱電偶外保護管用戶應自備

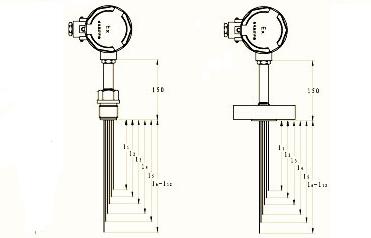

4、安裝固定形式
固定螺紋
| 測溫點數 |
M |
D |
H |
h |
SW |
d |
| 2—6 |
M27x2 |
￠40 |
28 |
5 |
32 |
￠20 |
| 7—12 |
M33x2 |
￠48 |
33 |
5 |
36 |
￠34 |
固定法蘭
|
測溫點數
|
D
|
D1
|
D2
|
H
|
do
|
d
|
|
2—6
|
￠105
|
￠75
|
—
|
5
|
32
|
￠20
|
|
7—12
|
￠115
|
￠85
|
—
|
5
|
36
|
￠34
|
5、選型須知
1) 型號
2) 分度號
3) 精度等級
4) 熱電偶點數
5) 安裝固定形式
6) 保護管材質
7) 長度或插入深度
例：多點熱電偶， K 型， 3 點。 L 級，固定螺紋 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 級 L 1 =1200,L 2 =1500,L 3 =2000, 螺紋 M27x2 |
