產品型號：	HDYX系列
產品報價：
產品特點：	壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸汽等壓力。

HDYX系列電接點壓力表的詳細資料：

　　壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸汽等壓力。儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。

　　廣泛應用于機械、化工、石油、冶金、電力等工業生產過程。

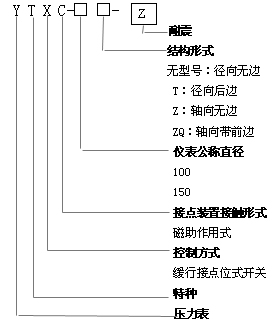

型號規格

技術參數：

型號

YTXC-100ZQ-Z

YTXC-150ZQ-Z

YTXC-100-Z

YTXC-150-Z

YTXC-100TQ-Z

YTXC-150TQ-Z

結構形式

軸向帶前邊

徑向無邊

徑向帶前邊

測量范圍
MPa

-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60

精確度%

± 1.6

接點電參數

工作電壓

380VAC;220VDC

最大工作電流

1A

持續電流

0.6A

最大功率
（無感負載）

20VA

連接器

X14K4P

防水接線盒

X14K4P

防水接線盒

X14K4P

使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
儀表執行標準：Q/320211 DGH05-2004

外形尺寸：

點擊查看大圖片

型號外形尺寸mm

D D₁ D₂ D₃ A B C E d d₀ M

YTXC-100-Z 100 120 96 / 44 38 / 12.5 / / 20×1.5

YTXC-100ZQ-Z 100 130 96 / 42 33 34 8.5 118 5.6

YTXC-100TQ-Z 100 125 96 102 44 38 / 9.5 118 5.6

YTXC-150-Z 150 164 136 / 50 44 / 16 / /

YTXC-150ZQ-Z 150 177 136 / 50 43 55 14 165 5.6

YTXC-150TQ-Z 150 177 136 144 50 44 / 18 165 5.6

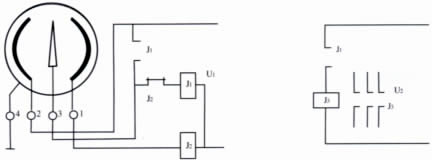

接線示意圖：

使用與訂貨須知：

儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
低電壓大電流時宜配用本公司生產的YXC型保護繼電器。
