電磁流量計中傳感器電路原理
發布日期：2018-11-06 點擊：3375次
　　電磁流量計采用了電容耦合的方式來檢測流量信號，具有電極與被測流體不接觸的特點，因而從根本上解決了電極表面附著、腐蝕、摩擦、液體滲漏等問題。而且對傳統接觸式電磁流量計難以測量的低電導率液體如酒精等也能進行測量，拓展了電磁流量計的適用范圍，在造紙、石油、化工、冶煉等行業有著良好的應用前景。

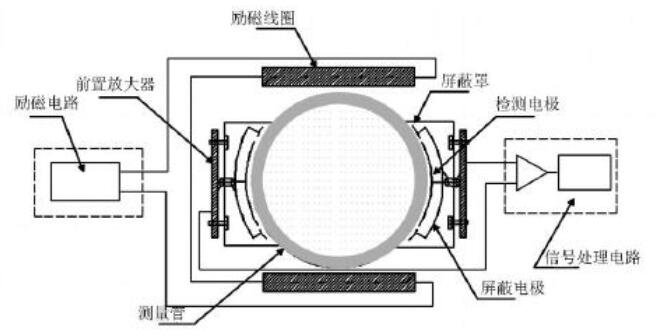

　　設計的傳感器結構如圖所示，包括測量管、勵磁線圈、檢測電極、屏蔽電極和屏蔽罩。檢測電極緊貼于管壁外，被屏蔽電極罩住，并以等電位驅動技術減小雜散電容的影響。同時為了減小電極上的渦流影響，將檢測電極做成了梳狀。最外層屏蔽罩接地，有利于屏蔽外界干擾。考慮到檢測電極上感應信號比較微弱，將前置放大器置于傳感器內盡可能貼近電極的地方，以減小電磁流量計信號在傳輸中的衰減及干擾。為避免鐵磁材料的磁滯現象，采用了空心線圈勵磁。
