渦街流量計現場應用中的校準方法 |
|
| 發布日期：2019-05-14 點擊：3447次 |
渦街流量計在現場應用的主要問題，首先是保證流體流動狀態的雷諾數Re不超出500~150000的范圍，其次，是對流量計的計量系數進行核定。一般情況下，測量儀表與器具出廠前的考核驗證過程稱為標定，這是一個比較完整和考究的過程。而測量儀表與器具在使用中的核定，則稱為校準，這時只重復標定過程中的一部分內容即可
現校淮時，首先應設法獲得管道中的真實流量，這一方面可以利用管道上游安裝的已校準流量計來獲取，另一方面也可在管道中專門串接已�；�渦街流量計來獲取。此外，還可以在下游測量流出流體的容積除以時間后獲取，一般情況下，現使用中的校準可分3種情況進行。
1、單點校準法

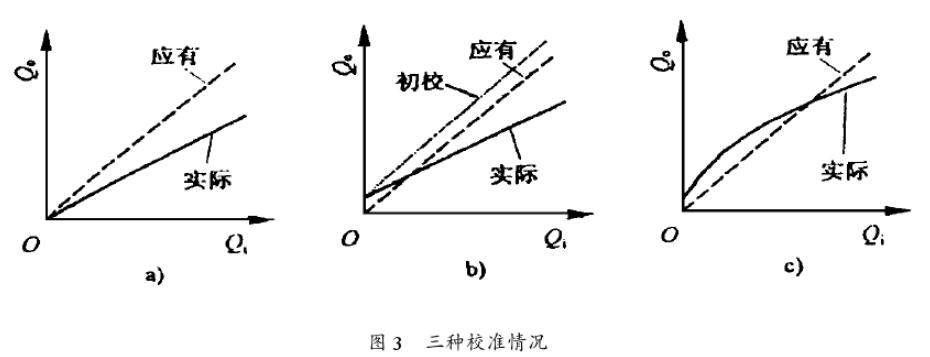

單點�；捶ㄒ话阍�渦街流量計僅存在靈敏度誤差時采用，如圖3a所示為流量計實際靈敏度小于應有受敏度的情況，Qi為已知流量，Qo為被校準渦街流量計的讀數，流量計的測量范圍為FS＝Qmin-Qnax，在校準時，首先給定Q＝Qa(應注意滿足0.2FS＜Qn＜0.8Fs)，同時讀得Qo＝Qo1，可算出靈敏度校正系數為K1=Qa/Qa1，然后將K1納入流量計的倍參數或儀表系數即可。
2、兩點�；捶ā �
兩點校準法一般是在渦街流量計同時存在靈敏度誤差和零位誤差時采用。如圖3b所示為流量計實際靈敏度小于應有靈敏度，同時逐存在零位誤差的情況，在校準時，首先給定Q1＝Qi1(最好滿足0.1FS＜Qi1＜0.5Fs)，同時讀得Q0＝Q0i;接看給定Qi＝QI2(最好滿足(0.5FS＜Qi1＜0.9Fs)，同時讀得Q0＝Qi2 .由此可算出靈敏度校正系數為K1＝(Qi2-Qi2)/(Q02-Q02)，零點修正值為B＝K1Q01＝ K1Q02・然后將K1納入流量計的倍車參數可獲得圖3中的初校關系線，再考慮B就可獲得圖3中的應有關系線。
3、多點校準法
多點校準法一般是在渦街流量計輸入(被測量Q1)與輸出(測得讀數Q0)關系呈非線性，即其靈敏度不再是定值時采用.如圖3c所示為流量計實際輸入(被測量Qi)與輸出(測得讀數Q0)關系呈非線性時的情況，在校準時，要先后給定多個不同的Q值，每個Qi值都應滿足Qmm＜gQi1＜Qmax)，同時得到多個相對應的讀數然后或者通過曲線損合方法確定出Q0/Q，關系的表達式，或者利用插值的方法列出Q關系的函數表，據此，對流量計的測得讀數進行修正，即可得出正確的測量結果進行曲線校正的前提是流量計輸入與輸出關系穩定，且非線性誤羞不超過10％F，否則，可能難以達到預期的目的，如果要實現非線性的自動校正，流量計的二次儀表中還必須具備必要的硬件電路配置。
|
 |
