被測介質具有穩定流態是保證渦街流量計精確測量的前提條件，要使渦街流量計的測量值更穩定、準確，安裝時需注意以下3 點。
(1)務必確保傳感器銘牌上的箭頭指向與流體流向一致。

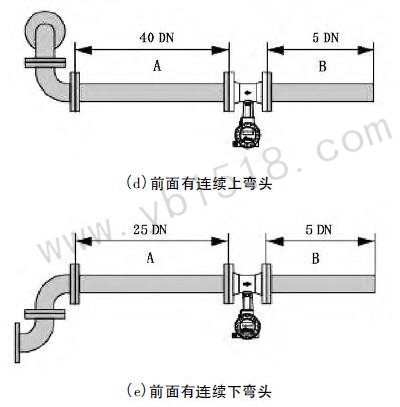

(2)渦街流量計對最小直管段的要求見圖2。當現場存在2 個或過多干擾源時，建議遵循最長的直管段要求。圖2 中的A 表示前直管段，B 表示后直管段，h 表示管道擴徑時產生的高度差; DN 為管道直徑。
當現場無法滿足直管段要求時，建議采用與渦街流量計配套的流量鎮流器。流量鎮流器可以在確保測量精度的前提下，減少10DN的前直管段長度。
(3) 渦街流量計的安裝方式及注意事項。
①渦街流量計的最佳安裝方式是安裝在豎直管道上，流體自下而上流動為佳。
②渦街流量計安裝在水平管道時，當被測介質溫度大于200 ℃時，變送器表頭一定要向下安裝，以免因介質溫度過高燒壞變送器電路板。
③測量蒸汽時，管道保溫不要超過最大保溫標志。
④渦街流量計盡量避免安裝在泵或壓縮機出口較近或振動大的場所。
⑤安裝渦街流量計時，必須規范使用密封墊，密封墊口徑絕不可小于流量計口徑，而且密封圈不可進入管道。 |
