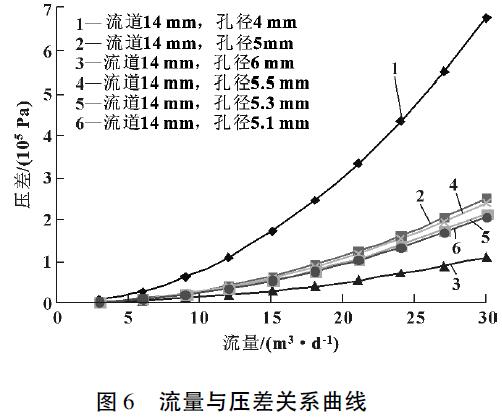

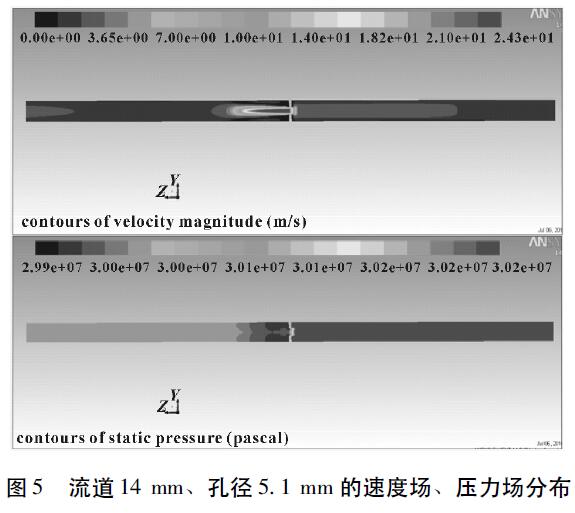

運用軟件與標準孔板流量計流量－壓差計算公式(3)，對量程為3～30m3/d 的流量計對應的流道結構進行數值模擬，繪制的流量與壓差關系曲線如圖5—6所示。孔板兩端最高壓差為0.2MPa時，對應流量計的流道尺寸為:流道直徑14mm,孔板直徑5.1mm。
式中:qv為體積流量;C為修正系數;β為流量計的直徑比;A0為流道橫截面積;Δp為流道出口與入口處的壓差;ρ為流體密度。
在3～30m3/d流量計設計成功的基礎上,利用軟件對量程分別為15～150m3/d.30～400m3/d的孔板流量計對應流道進行了模擬，繪制流量與壓差關系曲線如圖7—8所示。
圖8量程30～400m3/d流量與壓差關系曲線
可以看出:孔板兩端最高壓差為0.2MPa 時，量程15～150m3/d對應流量計的流道尺寸為:流道直徑18mm，孔板直徑10.3mm;量程30～400m3/d對應孔板流量計的流道尺寸為:流道直徑20mm，孔板直徑15mm。 |
