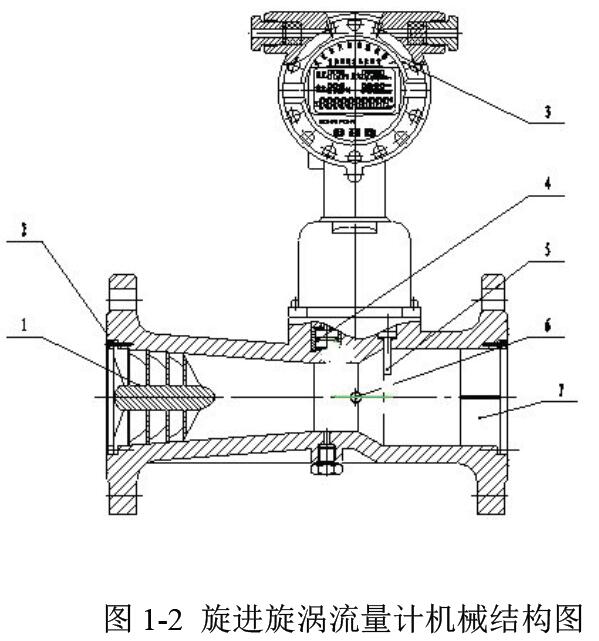

1.旋渦發生體
又名起旋器，固定在收縮管的前半部分，具有固定角度的鋁合金螺旋葉片，其功能是迫使流體介質產生強烈的漩渦流。
⒉ 殼體
材質一般為鑄鋁合金或者不銹鋼(可根據殼體內部壓力大小來選擇)，它自帶法蘭盤，并具有一定形狀的流體通道(包括收縮段以及擴散段)。
⒊ 智能流量計積算儀(本文主要設計部分)
以MSP430f149 單片機為處理核心，具有數字信號處理接口、溫度壓力檢測接口、輸出信號接口、并配有液晶、按鍵以及其他的外圍電路[7]。
4. 溫度傳感器
本設計選用Pt100 為溫度傳感器，隨著溫度的升高或降低，其電阻值會按照其對應關系變化。(做為氣體介質流量測量時，溫度壓力補償計算用)
5. 壓力傳感器
本設計選用壓電擴散硅橋路為壓力傳感器，在有外用力的情況下，其橋臂電阻值會呈現一定比例的變化。因此在一定的激勵電流作用下，兩橋臂之間的壓差會與外界壓力成比例變化。(做為氣體介質流量測量時，溫度壓力補償計算用)
6. 壓電晶體傳感器
對旋進旋渦流量計進動頻率信號進行檢測，它放置在靠近殼體擴張段的喉部(殼體流體通道擴散段處)。
⒎ 消旋器
又名整流體，把消旋器 |
