電磁流量計的基本測量運算 |
|
| 發布日期：2020-07-07 點擊：1756次 |

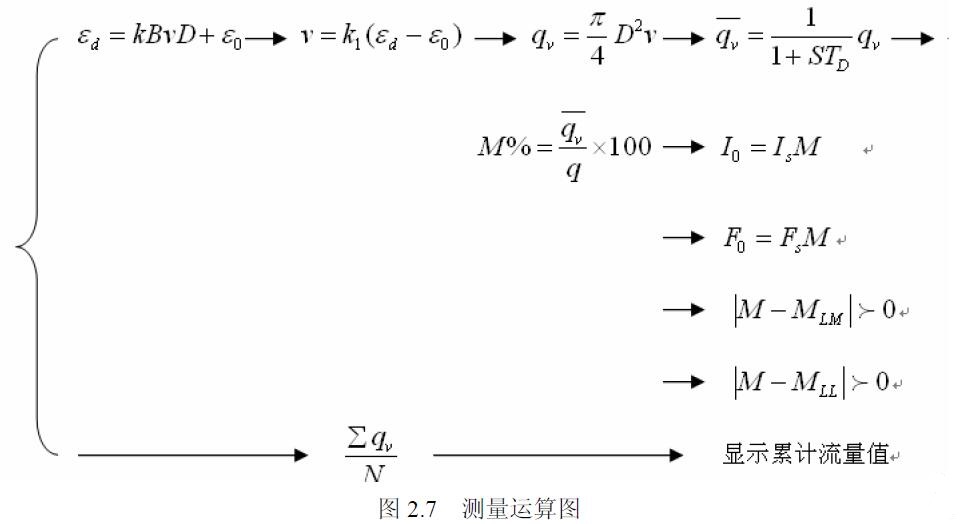

了解電磁流量計智能化轉換器的原理以后，就可以對其基本測量運算需要做一個比較詳盡的認識，當傳感器口徑一定并使用恒流源勵磁時，流過傳感器的平均流速可以表示為v=k1Ed-v0,k1為傳感器常數，它表示平均流速為1m/s 時感應電動勢的大小;V0為傳感器的零點，即實際流速為零時，感應信號輸出反映的流速。K1和V0由實際流量標定得到，作為傳感器輸出一次方程函數關系的斜率和截距，賦予被檢定的傳感器。由單片機把采樣的感應電動勢乘以K1并減去零點值V0即為實測流速值。智能轉換器的基本測量是流速測量，在很大范圍內有很高的流速測量線性度。見下圖2.7，一方面測量的流速可以用來送顯流速值，同時可供單片機按公式 計算測量流量，并且依據不同的時間單位，計算得到不同的流量單位。計算出的流量分兩路，一路由單片機依據選定的基本流量單位，在一段時間內對測量的基本流量單位進行積分，按式 運算，得到一段時間內的累計流量值，送顯累計總量。為穩定流量顯示和信號輸出，通常要對采樣的信號進行低通濾波，濾去變動的高頻分量，獲得穩定的平均輸出。另一路流量值通過單片機進行數字濾波。智能轉換器很方便地使用數字濾波，不僅能夠有低通濾波的功能，并能進行信號的粗大誤差的處理，更可靠地進行測量。電磁流量計具有輸出電流信號和頻率信號的上限值可以連續可調的優點。測量的流量值相對于上限流量值，具有一定的流量百分比。利用這個流量百分比和預先設置的信號上、下限報警閥值比較，判斷測量是否超限，是否提供報警信息。
其中:εd為電磁流量計傳感信號;k傳感器常數;v為流體流速;D公稱通徑;ε0為傳感器零點電位;qv為流體流量;qv一階數定濾波輸出流量;S為信號周期;TD為阻尼時間;q為流量量程值；I0為電流輸出上限值;F0頻率輸出上限值;MLM輸出上限報警值；Mll為輸出下限報警值。 |
 |
