旋進旋渦流量計信號處理電路 |
|
| 發布日期：2020-08-04 點擊：1572次 |
本文采用壓電傳感器對旋進旋渦流量計頻率信號進行采集。壓電傳感器是由一種壓電材料制作而成的具有壓電效應的傳感器。它是一種自發電式和機電轉換式傳感器，當壓電材料在受到外界作用力之后，其表面就會產生電荷。電荷經過電荷放大電路、放大電路以及變換阻抗等一系列的處理后的輸出電量正比于所受外力。因此，壓電式傳感器能用來測量力以及可以變換力的非電物理量。壓電傳感器雖然結構簡單但是的優點有很多，例如：測量靈敏度高、輸出頻帶寬、信噪比高、可靠性強等等。但是同時壓電材料也有其缺點，例如：使用壓電傳感器時需要做好防潮保障措施，而且輸出的直流響應比較差（需要采用高輸入阻抗電路或電荷放大器來解決這一問題）。

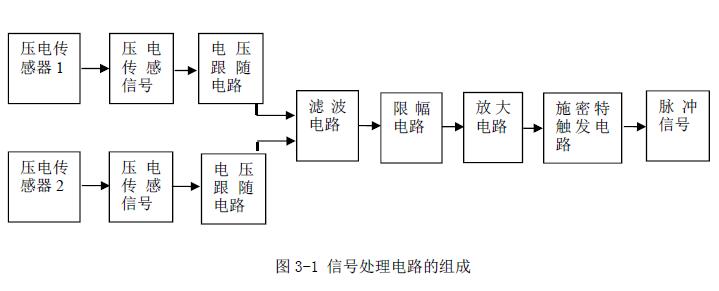

為了能更好的檢測到旋進旋渦流量計進動頻率信號，本文設計了一套信號處理電路。該電路能更好的將壓電傳感器檢測到的壓電電信號整理為與流量呈線性關系的漩渦脈沖信號。這個整理好的脈沖信號可直接接到單片機具有中斷功能的引腳上，通過中斷功能對其進行計數、計頻。如下圖3-1 所示信號處理電路的構成，雙路壓電信號采集經過差分放大電路、限幅電路、放大電路以及施密特觸發電路。如圖3-1 為硬件電路結構圖，圖3-2 為壓電信號處理電路原理圖。
|
 |
