通過電磁流量計感應電勢數值計算方法，在電磁流量計電極范圍內任意截面中相對位置的磁場、權重函數、流體速度基本相同，根據公式即可獲得電極兩端感應信號的近似值．下面對仿真實驗進行驗證性分析．

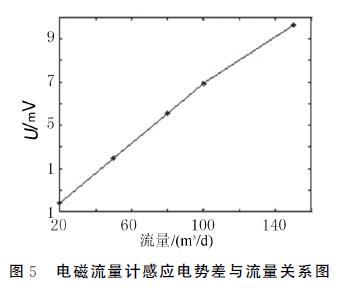

仿真實驗中，電磁流量計中流體平均流速分別設定為0.6687m/s,1.6717m/s,2.6747m/s,3.3433m/s,分別進行仿真與數值計算電磁流量計感應電勢差．如圖5所示為流量與電磁流量計感應電勢差關系圖，從仿真結果可以看出流量越大，感應電勢差也就越大，總體上說，流量與感應信號基本上成線性關系，仿真結果符合電磁流量計的相關理論．
仿真與數值計算方法為電磁流量計此感應電動勢的計算提供了一種新的解決方案，利用該方法求出了流量計的感應電勢差，即完成電磁流量計一次傳感系數轉換．電磁流量計傳感器獲取的感應電勢差(感應信號)一般需通過信號預處理，信號放大單元，高通低通濾波，進行信號提升單元等環節最后輸出流量測量顯示值．二次儀表轉換是將電極間的感應電勢差轉換為顯示的流量，二次儀表轉化技術已經基本成熟．當然本文為仿真實驗在工業實際應用中需要運用大量的干濕標定對比實驗進行對流量計標定進行修正，獲取一定的修正經驗值后，然后對流量計干標定結果進行修正，從而獲得準確有效的電極此感應電動勢． |
