渦街流量計手操器總體方案設計 |
|
| 發布日期：2020-10-13 點擊：1833次 |

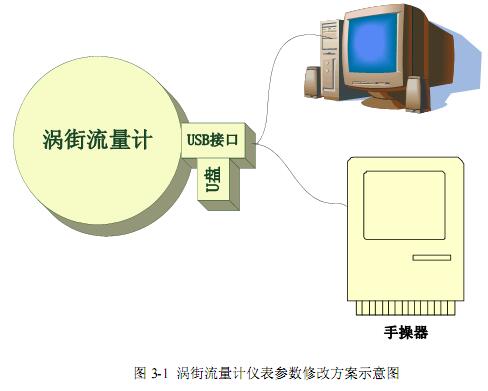

當前儀表的發展趨勢是功能多樣化，操作簡易化，設計人性化。本課題所研究的基于USB總線的渦街流量計數字手操器，為方便用戶針對不同的工況條件，設置不同的參數，課題在原有數字渦街流量計的基礎上進行手操器的設計。課題采用三種方案來修改渦街流量計儀表參數如圖3-1所示：一是利用手操器與渦街流量計通過按鍵置數修改儀表參數；二是把需要設置好的儀表參數存到U盤中，渦街流量計直接讀取U盤中的儀表參數；三是利用原有的上位機讓軟件通過USB通信進行儀表參數修改。
渦街流量計手操器設計主要分兩部分：一部分是對原有數字渦街流量計在通信方面進行改造，增加USB接口設計，可以連接U盤存儲儀表數據，與渦街流量計手操器通過流量計手操器通過USB通信進行儀表參數的設置，修改原有上位機通信軟件為USB通信，使渦街流量計可以采用USB數據線連接電腦，進行儀表參數設置；一部分是手持單元部分設計。
|
 |
