通過對來流的速度及插入式電磁流量計所插入管道內的不同深度送兩個變量的控制，記錄在不同流速、不同插入深度下流量計測量的水流流速，并與標準表所測數據進行對比分析。我們通過對變頻器的設置，給定來流的速度分別是〇．３５ｍ/s,0.5ｍ/ｓ,1ｍ/s,2ｍ/ｓ,3ｍ/s,3.5ｍ/s這幾種來流情況。在每種流速下，將插入式電磁流量計分別置于管道深度Ｈ＝10mm(約1/15管徑深處)，Ｈ＝20mm(約2/15管徑深處)，Ｈ＝30ｍｍ(約3/15管徑深處)，進行數據測量。在每一個對應流速及深度下對標準表及流量計所測數據進行對比分析，進而找到二者之間的關系。

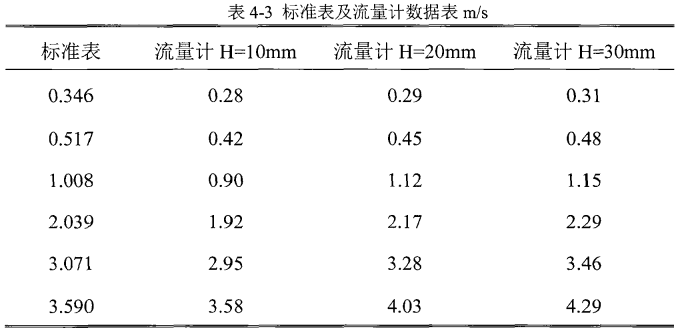

將各個管道連接安裝好，法蘭接口處要確保前后管道對齊，抒緊螺母，確保緊扣皮圈，防止測量時出現漏水問題。將插入式電磁流量計安裝好。要注意安裝插入式電磁流量計時，橢圓的長軸線與水平方向的夾角不能超過１．５°，插入管道內的深度，其誤差不能超過化5mm，否則測量時的誤差會較大。管道及各個表頭連接好后，將插入式電磁流量計的插入深度Ｈ定位在10mm深度，即1/15管徑處。打開控制電間，設定變頻器，給定來流速度為1m/s，之后的其他深度及來流速度組合的設定同理。打開水泉從水箱中抽水，來流沿著標準表所在直管道流經標準表，進入彎管處，經過1M直管道后再次轉彎。由之前章節的仿真實驗可知，此時管道內的流場呈不對稱分布。流量計檢測到流體切割磁感線所產生的電信號，并通過內部電路的專用電纜傳送至智能變送器，智能變送器根據電極感應到的電動勢大小和電磁流量數學模型進行計算后，將電信號轉變成了流量信號，最后將流量信號變?yōu)闃?biāo)準的4~20mA或頻率量信號輸出到控制室。觀察標準表及流量計的示數，并進行數據記錄，繪制成表格，如下表4-3所示。

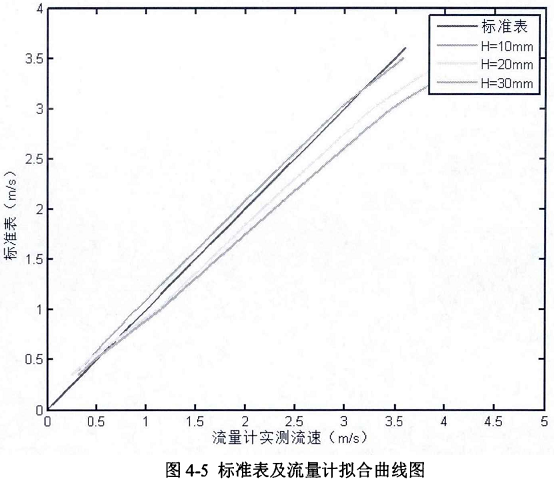

 分析表中流量計所測得的數據可發現,在給定流速較小的條件下,即流速小于1m/s時,流量計在Ｈ處測量深度的測量結果與標準表讀數略有偏差；在給定流速適中的條件下，即流速在1m/s~３m/s時，流量計10mm，20mm，30mmＨ個測量深度的測量結果都較為貼近標準表讀數,其中10mm測量深度在2m/s流速左右誤差最小，20mm測量深度在1m/s流速左右的測量誤差最小,30mm測量深度的測量誤差隨流速增大而略有變大趨勢。當給定流速足夠大時，即流速超過３m/s時，10ｍｍ測量深度的讀數最為貼近標準表讀數,而此時20mm，30mm測量深度的數據誤差較大。通過上述對表中流量計在每姐給定流速下的測量數據的對比分析可Ｗ得出,在流速較低，即小于1m/s時,流量計在三處深度測量差距不大。當流速大于1m/s時,10mm和20mm測量深度都在不同流速范圍內接近標準表的讀數,因此可Ｗ猜想大于1m/s流速時流量計的最優測量深度應該在10mm與20mm之間.通過使用MATLAB軟件擬合數據再次進行觀察,如圖4-5所示,W標準表為參考基準,比較Ｈ處測量深度與標準表曲線的貼合程度.可看出H=10mm曲線與標準表曲線最為貼近，標準表曲線在H=10mm和H=20mm曲線之間。則將最優測量深度的范圍定在10mm到20mm之間。
不妨將此范圍十等分，插入式電磁流量計測量深度精確到1mm量級，再一次進行測量。由于毫米量級在實際測量中不容易控制，需要用到計算機仿真模擬來完成。 |
