1)選型核對。孔板流量計的測量量程為0~100t/h,通過檢查孔板流量計結構圖并和設計人員、制造廠商多次核算,孔板流量計選型無問題。

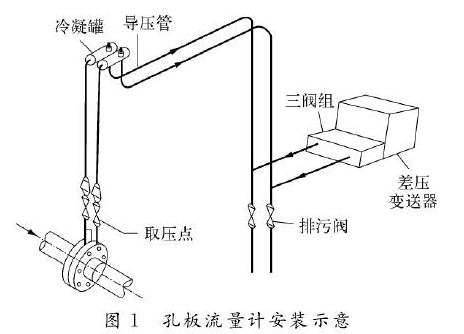

2)安裝情況檢查�？装濉⒉顗鹤兯推骱蛯�(dǎo)壓管安裝時,正負壓側冷凝罐高度應--致，冷凝罐溢流口位置稍高于取壓口。敷設導壓管時應保證水平導壓管有1:12坡度,使得管道里面充滿液體，以免引起測量誤差。經檢查確認導壓管和冷凝罐安裝方式無問題，孔板流量計安裝方式如圖1所示。
3)孔板前后直管段長度檢查。為了保證管道內的流體流動穩定,孔板計算書要求孔板前直管段長度為20D,后直管段長度為8D。但因安裝空間受限,前直管段的長度不夠,約為18D孔板前直管段長度稍不滿足要求，但通過流量計核算，不會對流量測量有太大影響。
4)取壓口和導壓管問題檢查。在停車期間將孔板取壓口至冷凝罐和冷凝罐至三閥組段的高低壓側的導壓管全部拆下檢查,未發現堵塞問題;取壓口處也未出現堵塞情況。在運行期間打開排污閥,蒸汽大量排出，所以導壓管和取壓孔不存在堵塞問題。在檢查導壓管過程中，發現低壓側管道出現嚴重變形和導壓管卡套接頭墊片破損情況，隨后更換了墊片和導壓管,但在投入使用后差壓變送器還是未能檢測到孔板的差壓。
5)安裝檢查。從孔板固定螺栓可以判斷孔板方向性及孔板出口顯喇叭口狀,可以確定孔板安裝方向正確。孔板流量計未裝反,也未變形。
6)流量變送器回路檢查。檢查DCS卡件和回路,用信號發生器模擬差壓變送器輸入信號對應正常,可確定流量回路正常,線路未出現干擾等現象。 |
