氣體渦輪流量計內部接線方式 |
|
| 發布日期：2021-01-08 點擊：1919次 |

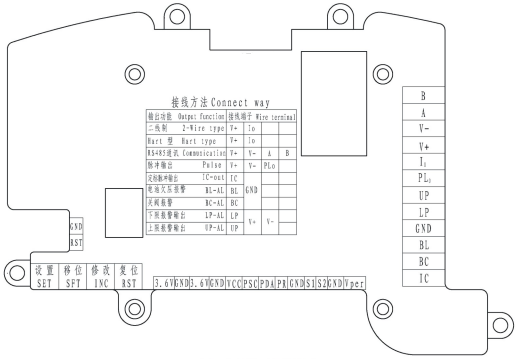

1、氣體渦輪流量計外輸引線標記、功能和套管（或芯線）顏色如下:
LP —下限報警輸出（0C輸出）；UP —上限報警輸出（0C輸出）
BC —關閥信號輸岀；BL —電池欠壓報警輸出
GND —修正儀內部電路地（電池負極）；IC 一定標脈沖輸出（至IC卡控制器）
V+ —外電源正極（+24V或+5V）,紅色；V-—外電源負極，黑色
A — RS485通訊線A,白色；B 一 RS485通訊線B,黃色
PIo —脈沖輸出，蘭色；Io — 4mA〜20mA輸出，綠色
2、氣體渦輪流量計內部傳感器接線（引線均已接好，請勿隨意更動）
a.壓力和溫度傳感器：
Vpre一傳感器電源正端，紅色；GND-傳感器電源負端，黑色
PSC一傳感器時鐘線，藍色；PDA一傳感器數據線，黃色
PR—壓力傳感器復位線，白色。
b.前置放大器：
S1 一前置放大器信號線，藍色；S2 —干擾信號線，白色
VCC -前置放大器電源線，紅色；GND 一前置放大器地線，黑色
|
 |
