電磁流量計結構及分類 |
|
| 發布日期：2021-03-09 點擊：1294次 |

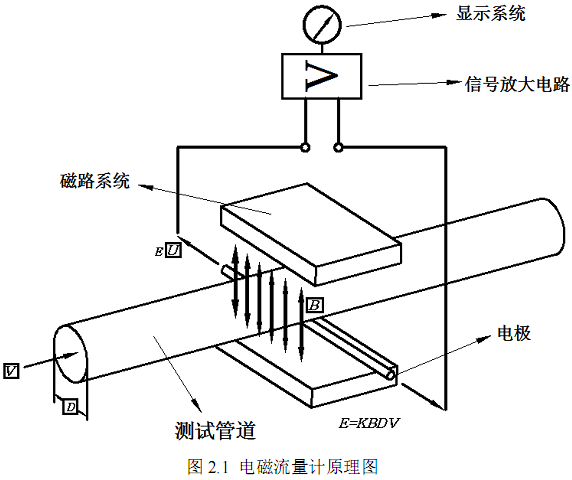

電磁流量計的結構由顯示系統、信號處理系統、磁路系統和測量管組成。其中磁路系統包括勵磁線圈、鐵芯以及極靴等零件，本文不考慮磁路系統變化，這里不做詳細介紹。測量管用于作為測流體的流道，內壁需要有電氣絕緣的材料的襯里，使得電極與導管以及安裝在傳感器前后位置的金屬管道達到絕緣的狀態，進而避免了流量感應電動勢信號被金屬導管短路的情況發生。測量管的結構組成主要包括：導管、襯里以及電極。其基本結構如圖2.1所示：
導管作為進行測量時的主體，在材料的選擇上應選擇非導磁、高電阻率、低導熱率的材料，還應該選擇具有一定機械強度的材料。例如奧氏不銹鋼、工程塑料PVC、鋁工業陶瓷等材料。此外測量管的襯里在具體測量時與被測導電流體介質直接進行接觸，面對不同性質的被測介質，可以選擇與被測介質相適用的襯里材料。在不同工況下，為了達到被測介質對溫度、壓力、耐腐蝕性、耐磨性等要求，應對襯里材料做出認真正確的選擇。對于飲用水、灌溉水等通常采用聚四氟乙烯和氯丁橡膠等作為襯里材料。

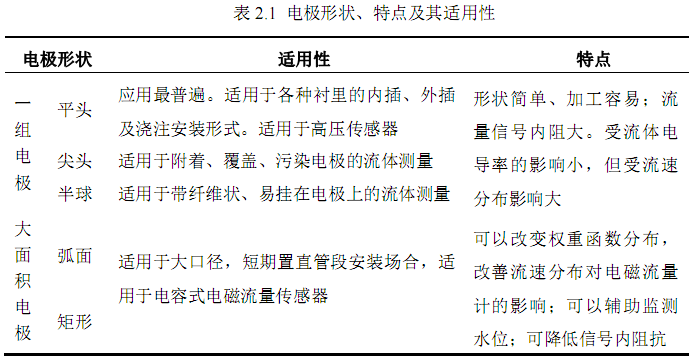

電磁流量計的電極在測量過程中與被測量導電流體介質進行直接接觸，因而容易受到流體介質電化學反應而產生的干擾信號的影響。電極能否有效、可靠地檢測流量信號，對流量傳感器而言非常重要。電極的形狀、尺寸和被檢測的流量信號有關，應根據不同的需要進行選擇。如表2-1所示就是電極形狀、特點及其適用性。
|
 |
