1、流速0p和流量Q、
當環境處于紊流狀態時求電磁流量計測點處流速vp和流量Q.。選擇穩壓水塔和容積法來確定流速儀表的系數。其測試環境選擇是非常重要的。在測試時選擇內壁半徑R=50mm,且具有光滑內壁的塑料或金屬直管,并將探頭插人1/4的直徑處,即R,=25mm,設與流體對應的雷諾數有關的n=7,因?yàn)樵摖顟B(tài)接近紊流產生的條件，因此是比較理想的測試條件。由穩壓水塔和容積時間法經驗公式得:
面平均流速

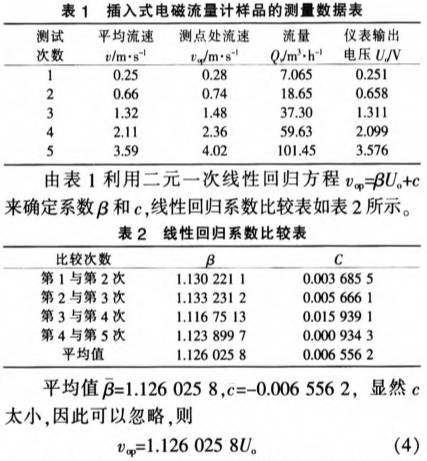

插入式電磁流量計樣品的計算值vop與儀表測定電壓值U。的關系如表1所示。
即測點處流速與儀表輸出電壓之間存在著簡單的線性關系，因此使用起來很方便。只要將β作為--個乘數設置到編程軟件中,即可直接讀出vqpo

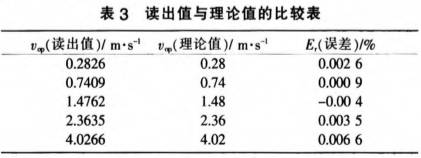

表3列出了由測點處流速讀出值0p=BU。與Uop(理論值)之間的誤差E,如表3所示。
從表3中可以看出,經理論計算與實際所測的數值接近,誤差在千分之幾的范圍內。
2、面平均流速元
當環境處于非理想紊流狀態時求面平均流速。如果現場是處于如彎頭或者閥門附近時,則可用階回歸擬合方程式
在測試時，可選擇現場每一個穩定的流速狀態,測定一組不同半徑處的流速，然后作流速分布圖,通過面積加權法,可求出一個面平均流速。由測得的op(工作測點處的流速)和元的一組數據,然后根據線性回歸方程公式求出一-組kr,k2。最后取該組k1,k2的平均值,并將該值設置到編程軟件中，即可直接求出面平均流速元。 |
