既然電磁流量計接地環那么重要，那么肯定是在一開始安裝的時候就要安裝正確，只有安裝正確之后才能正常的使用，電磁流量計接地環是如何安裝的呢？
應該是緊貼流量計法蘭，其后放墊片，再連接管道法蘭。原則上接地環需要通過接地電纜，經過單獨的接地電纜，引入大地。通過為了簡便，我們是把接地線接到旁邊的金屬物品上。接地環的目的，是因?yàn)殡娕隽髁抗ぷ鲿r(shí)，電極需要與大地形成等電位，有些工藝，由于采用的管道是絕緣的，如PVC管等，電極與管道就無法形成等電位，所以需要引入接地環或接地電極。
關于接地環的要求：
1、接地環與介質接觸
2、兩個接地環用不小于4mm2單芯線連接后接地
3、接地環保證電磁流量計同介質處于同電位
4、目的是防止電磁干擾
5、材質同測量電極相同

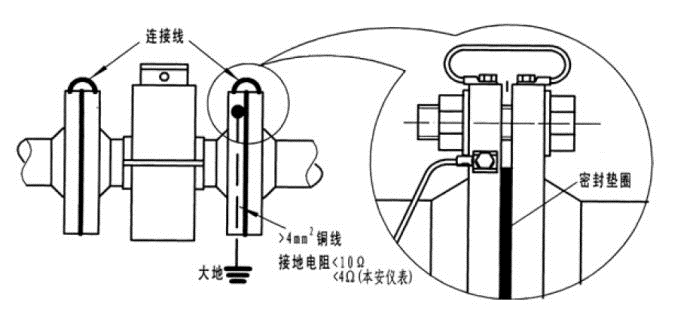

對于不導電的管道，電磁流量計的接地方式如下圖：
電磁流量計的接地環（接液環）穩定可靠接地的方式是：接地環材質必須和電極材質相同或者接近，與被測導電液體之間形成相近或者大致相等的極化電位，這樣一來，接液原電池和電極極化電池之間的共模電壓就較小，電磁流量計輸出的擺動就會較小了。
|
