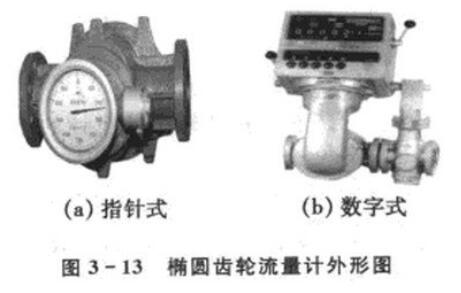

容積式流量計主要用來測量不含固體雜質的高粘度液體，例如油類、冷凝液、樹脂和液態食品等粘稠流體的流璧，而且測量準確，精度可達士0.2%，而其他流量計很難測量高粘度介質的流量。橢圓齒輪流量計是最常用的一種容積式流量計.如圖3-13所示。
1.工作原理

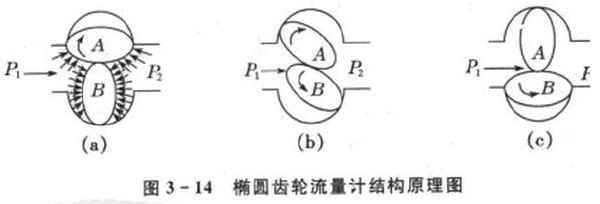

橢圓齒輪流量計的測量部分是由兩個互相嚙合的橢圓形齒輪A和B以及軸、殼體等組成。橢圓齒輪與殼體之間形成測量室。如圖3-14所示。
當被測流體流經橢圓齒輪流量計時，由于要克服儀表阻力必然引起壓力損失，從而在其人口和出口之間產生壓力差 . 在此壓力差的作用下，產生作用力矩使橢圓齒輪連續轉動 .
由于 P1>P2，P1、P2共同作用產生的合力矩使A輪順時針轉動. 而B輪上的合力矩為零，此時A輪帶動 B 輪順時針轉動.A為主動輪.B為從動輪. 在圖3-14(b) 所示中間位置時，A輪和B輪都為主動輪.在圖3-14(c)所示位置時，A輪上的合力矩為零，而B輪上的合力矩最大.B 輪逆時針轉動，此時B為主動輪 .A 為從動輪。如此循環往復，將被測介質以橢圓齒輪與殼體之間的月牙形容積為單位，依次由進口排至出口。橢圓齒輪流量計旋轉一周排出的被測介質體積量是月牙形容積的 4 倍。
橢圓齒輪流量計的體積流量Q為:
Q=4nv2(3-7)
式中:n為橢圓齒輪的旋轉速度;V2為橢圓齒輪與殼體間形成的月牙形測量室的容積。
2.使用特點
橢圓齒輪流量計適用于潔凈的高粘液體的流量測量，其測量精度高，壓力損失小，安裝使用方便，可以不需要直管段。但被測介質中不能含有固體顆粒，更不能夾雜機械物，否則會引起齒輪磨損甚至損壞。所以為了保護流量計，必須加裝過濾器。
橢圓齒輪流盤計在啟用或停運時，應緩慢開、關閥門，否則易損壞齒輪，另外，流量計的溫度變化不能太劇烈，否則會使齒輪卡死。 |
