1、測量管、法蘭、浮子的材料選擇
針對酒精、乙醛流量測量,可采用一般防腐材料1Cr18NigTi制作測量管、法蘭、浮子;針對粗醋酸、冰醋酸的流量測量,由于其腐蝕性強,則測量管內部接觸被測介質的所有部位和浮子均要襯聚四氟乙烯材料,測量管、法蘭采用1Cr18NigTi材料。
2.金屬管浮子流量計和口徑的計算與選擇(針對液體流量測量)
(1)當工藝專業提出液體體積流量Qva,我們用下式計算系數FV:
其中:ρs是所選擇浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被測量介質的密度(g/cm3)。
(2)根據以上計算得到的系數FV,我們可以得到對于液體用水標校時的流量QV(水):QV(水)=FV·Qva
(3)根據生產廠家提供的流量表可選擇出QV(水)所對應的金屬管浮子流量計的口徑、浮子號。
(4)按此浮子號的量程值除以系數FV得出介質的流量范圍QN,刻度可在0.9QN至1.1QN選擇。

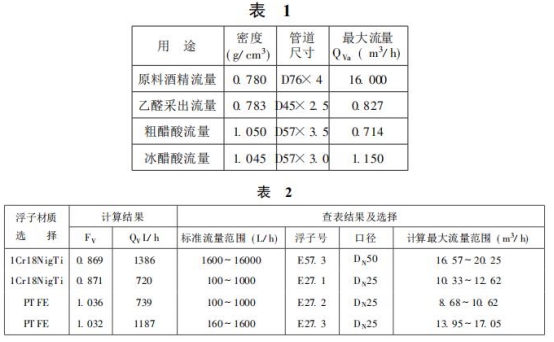

(5)舉例說明。原始技術數據見表1,計算結果及選擇見表2。
3.現場顯示及遠傳的選擇
現場顯示選用M7,指示實際狀態下流體的瞬時流量值/小時。
遠傳型式可選用Es-電遠傳輸出4～20mA,亦可選用EX-本安防爆遠傳輸出4～20mA。
4.顯示儀表選擇
選擇流量積算儀,它具有瞬時流量顯示和比例累積流量積算功能。 |
