孔板流量計的計量原理 |
|
| 發布日期：2021-10-13 點擊：1597次 |
1、孔板流量計包括3部分:①現場取壓部分,包括高級孔板閥、前后直管段、導壓管;②溫度、壓力、組分補償部分，包括現場用溫度變送器、壓力變送器、天然氣組分分析儀計量的實時數據;③流量計算部分，指專用流量計算機(或計算儀)所安裝的計量標準程序。

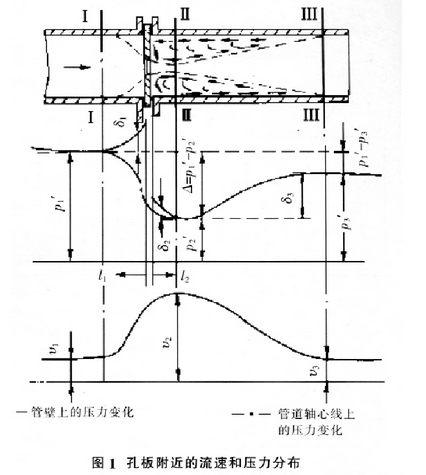

2、在實際應用過程中，當充滿管道的流體流經管道內的節流件時，如圖1所示。
流線將在節流件處形成局部收縮，因而流速增加,靜壓力降低,于是在節流件前后便產生了壓差。流體流量愈大,產生的壓差愈大，這樣可依據壓差來:衡量流量的大小。這種計量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時,在同樣大小的流量下產生的壓差也是不同的。以伯努利方程式和流體流動的連續性方程式為依據,天然氣流量計算公式是:
根據氣體易壓縮、密度差異大、受溫度影響大的特點，得出天然氣流量計量的實用公式是:
式中:Qn一標準狀態下氣體體積流量;
Ah一常數,標況下為0.008686;
ɑ0一特定流量系數;
Yre一計量管內壁流量修正系數;
bk一孔板流量計入口邊緣銳利度修正系數;
Fr一雷諾數修正系數;.
ε一氣體膨脹系數;
d-孔板在20°C下實測的開孔口徑;
Fa一孔板熱膨脹修正系數;
Fg一天然氣相對密度修正系數;
Fz一超壓縮系數;
Ft一流體流動溫度修正系數;
P1一孔板上游側絕對壓力;
hw一氣體流過孔板時的差壓。 |
 |
