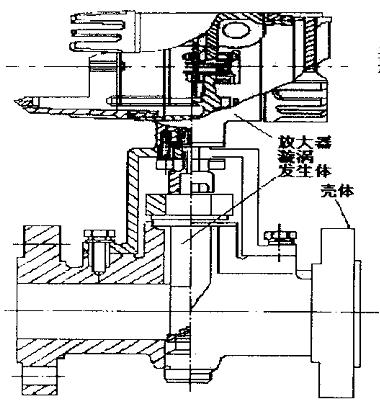

渦街流量計由殼體、漩渦發生體和放大器組成.一種典型的結構如圖4所示,殼體內插入柱體,由其產生的渦街信號可用各種檢測方式檢出,經放大器放大后,輸出脈沖信號.
渦街流量計是一種無運動部件的流量計,按其原理分類屬于振蕩型流量計.同屬于這類流量計還有漩渦進動型流量計；振蕩射流型流量計.由于渦街流量計不含有運動部件及對流體沖刷敏感的部件,因而在使用過程中,可靠性高,使用壽命長,并具有一般節流式流量計的優點,精確度穩定,再現性好.在大批量生產和工藝穩定的條件下,可以采用“干校驗法”,即不必逐臺儀表進行實液標定,可根據結構尺寸直接確定儀表常數及儀表精度.渦街流量計是‘種數字式流量計,它輸出的脈沖信號的頻率與流量成線性關系,同時具有量程寬、重復性好．便于遠距離無精度損失的傳輸.此外儀表常數及精度不受介質的壓力、溫度、密度等變量的影響.一旦渦街流量計的結構確定．流體振蕩就服從的客觀規律,其振蕩頻率不能人為地改變,因而儀表常數及其變化規律是客觀的.
|
