電磁流量計中液晶模塊的選用 |
|
| 發布日期：2022-03-22 點擊：1006次 |

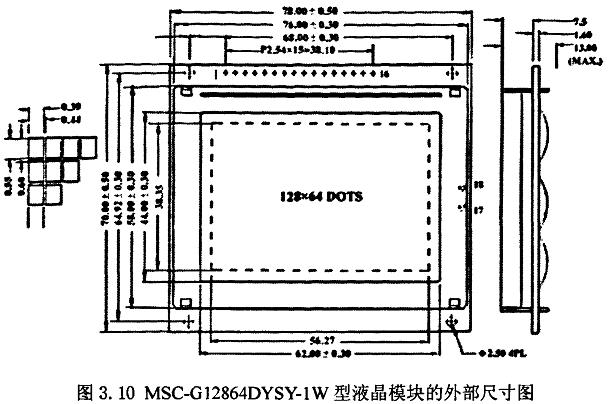

智能電磁流量計離不開良好的顯示界面。我們采用128*64的圖形點陣液晶顯示模塊來顯示累積流量、瞬時流量等數據信息。液晶顯示模塊(LCM)，是將液晶顯示器件、驅動及控制電路、以及溫度補償、驅動電源、背光等輔助電路組合在一起的一種相對獨立的顯示器件和設備。通常液晶顯示器件本身引線眾多，而且要將這些引線與驅動、控制等電路連接才能用于顯示信息，因此生產廠家在制造液晶顯示器件的同時，也將與之對應的驅動、控制等電路做成PCB板，然后用壓框和導帶或?qū)щ娤鹉z將液晶顯示器件固定在PCB板上，從而組合形成液晶顯示模塊。圖3.10是我們采用的MSC．G12864DYSY-1W型液晶模塊的外部尺寸圖。

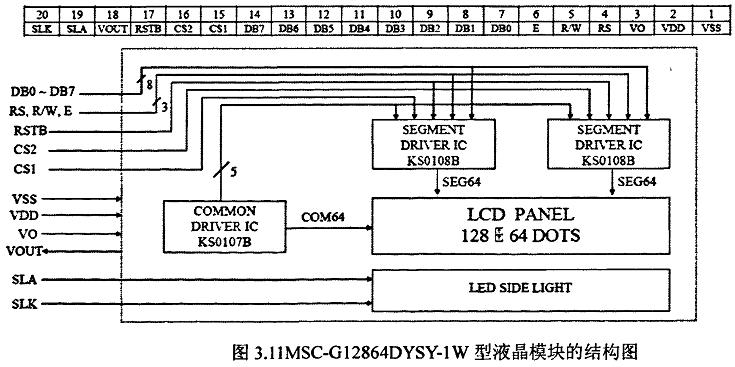

圖3.11MSC．G12864DYSY-1W型液晶模塊的結構圖，由圖中可以看出電磁流量計液晶模塊集成了兩個KS0108B顯示驅動控制器和一個KS0107B顯示驅動器，兩個KS0108B分別控制左右兩個半屏(64x64)像素點的顯示，KS0107B作為64行的行驅動控制。
|
 |
