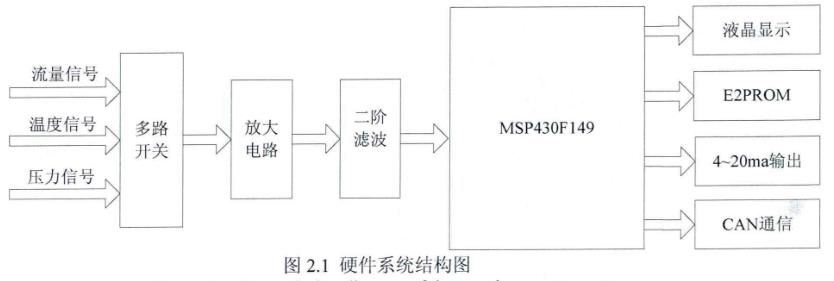

根據流量計設計要實現的功能，智能金屬管浮子流量計的硬件系統實現方案如圖2.1所示：
本系統主要分為三部分：信號采集模塊、信號處理模塊以及輸出和顯示模塊，下面將對這三個模塊進行簡要介紹。
(1)信號采集模塊：此模塊用來實現信號采集功能，系統中核心要采集的是流量信號，除此之外，還需要采集溫度和壓力信號。這是因為當被測流體為蒸汽時，其密度隨溫度和壓力的變化而變化。為了準確計算出流體的流量，必須要考慮溫度和壓力變化對流體密度的影響。因此，設計中要實現流量、溫度以及壓力三種信號的采集。
(2)信號處理模塊：信號處理模塊的基本功能是實現信號的放大、濾波以及A/D轉換。此外，系統中采用微控制器MSP430F149對采集信號進行計算、補償，線性化等智能化處理。
(3)輸出及顯示模塊：設計中使用E2PR0M保存累積流量值以及儀表參數值，并將流量信號轉換為4?20mA工業標準電流信號輸出。同時，使用LCD實時顯示瞬時流量和累積流量，最后將金屬管浮子流量計測量結果通過CAN總線傳送給上位機顯示。
|
