金屬管浮子流量計流量信號采集單元是如何設計
發布日期：2022-04-11 點擊：1001次
　　由金屬管浮子流量計的工作原理我們知道：流體的流量與浮子在錐管中的高度有關，因此要實現對流量的測量，實際上取決于對浮子位置的測量。
　　本設計中采用美國公司生產的非接觸式角位移磁阻傳感器HMC1501代替?zhèn)鹘y(tǒng)的接觸式角度傳感器，HMC1501可以測量從磁鐵發出的磁場的方向角。

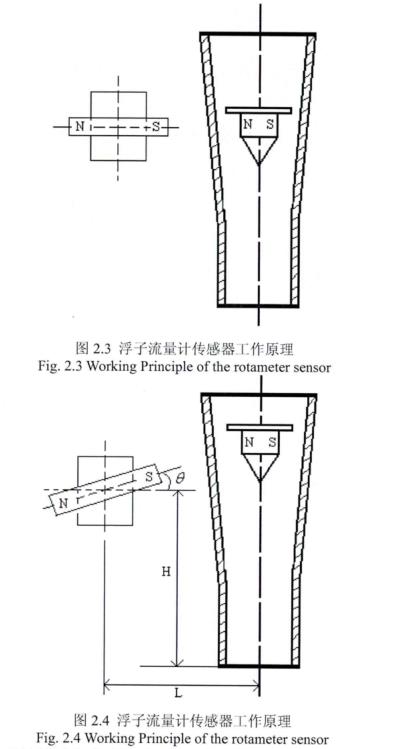

　　設計中將一條形磁鐵置于磁阻傳感器上方，令磁阻傳感器與錐管間距離為L，傳感器距錐管底部高度為H，如圖2.3所示。
　　當浮子位于高度H處時，小磁鐵的轉角為0。當流量變化時，浮子上下移動，其內嵌磁鋼也隨之上下移動，此時，置于磁阻傳感器正上方的條形磁鐵受到磁場作用發生轉動，如圖2.4，轉動的角度即與浮子位置有關。

　　由上圖可見當磁鐵轉過角度為θ時，金屬管浮子流量計浮子在錐管中的位置h=H+Ltgθ，則根據式1.9可得：
