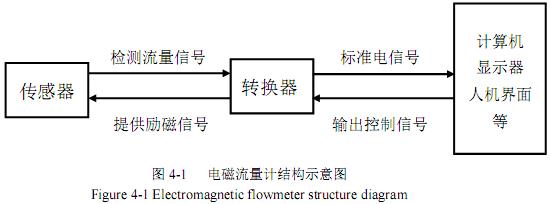

電磁流量計在結構上由傳感器和轉換器組成，其中傳感器部分是檢測出感應電壓信號，也即是流量信號，經過信號傳輸線送給轉換器；轉換器部分主要起到處理流量信號，轉換成可供顯示儀、記錄儀、計算機等處理的標準電信號。其結構示意圖如圖4-1所示。
電磁流量計傳感器通過兩端法蘭，將它與被測流體所在的管道連接，安裝在測量管道上。它是電磁流量計流量測量部分，在設計過程中，它應滿足如下作用：（1）能夠?qū)⒘髁啃盘栟D(zhuǎn)換成電壓信號；（2）通過對轉換器合理的設計，使無可避免的干擾所帶來的不利影響減少到最小程度，最大程度的提高流量信號的信噪比；（3）在選擇材料方面，盡量能夠滿足工業現場的要求，包括工業環境和電氣屬性等等。
電磁流量計轉換器不僅僅給電磁流量計提供勵磁電流，而且能夠接收傳感器測量的感應電動勢信號，將該信號濾波、放大并轉換為標準的電流電壓信號，以能夠在顯示儀表、控制儀表和計算機網絡實現對流量的遠距離調控、監測、計算。
電磁流量計原型樣機由10種元件組成，表4-1羅列出原型樣機的元件清單，給出元件的參數，在裝配圖中標注出每一個元件的編號與位置，如圖4-2所示，并作出了測量管道的三視圖。權函數求解系統基礎設計主要對管道、電極、勵磁線圈進行設計，因為這三個方面的選材與設計直接決定了電磁流量計測量系統的精確度，影響到權函數的實驗求解結果，同時在對管道、電極和勵磁線圈設計時，要和COMSOL Multiphysics仿真模型中三者的尺寸和位置相一致，以達到權函數實驗求解驗證仿真求解的目的。 |
