電磁流量計在工程設計中需要考慮的因素 |
|
| 發布日期：2022-04-13 點擊：921次 |
1.被測介質電導率
電磁流量計測量的流體必須是導電的，一般只要電導率超過閾值，即使變化也不影響測量值，但低于閾值將會增大測量誤差;通常要求液體電導率不小于5μS/cm，去離子水電導率不小于20μS/cm。
2.被測介質溫度
電磁流量計一般只能用于工藝介質溫度不高于180℃的場合。選型時，要根據被測工藝介質的溫度范圍，選擇測量管內襯材料及傳感器線圈的漆包線的耐溫等級。常用測量管襯里材料有聚四氟乙烯(PTFE)，適用溫度范圍-40~+180℃;氯丁橡膠(Neoprene)，適用溫度<65℃;聚氨酯橡膠(Polyurethane),適用溫度<65℃;
3.當被測液體為酸、堿、鹽等高腐蝕性介質時
因?yàn)殡姶帕髁坑媰H測量管襯里和電極與被測介質接觸，所以只要選好這兩者的材質即可。耐酸、堿等強腐蝕性介質的襯里常選用聚四氟乙烯(PTFE)，耐磨損類如礦漿、結晶類介質的襯里可選用聚氨酯橡膠(Polyurethane)。對于電極材質的選，擇，一般可查有關防腐蝕手冊[2]，對于混酸等成份復雜的介質，應做掛片試驗。
4.當被測液體為臟污流(兩相，漿液等)介質時
(1)當介質含有固體顆粒時，水平安裝易使下半部內襯及電極磨損嚴重，這時選用垂直安裝較好;襯里要選用高耐磨性材料，如陶瓷或聚氨酯橡膠;電極則采取--些結構措施以防磨損漏液。
(2)測量會在管壁附著和沉淀的物質的流體時，應注意電極的污染�？蛇x用刮刀式、可更換式。管壁的附著則可用提高流速以起到自清洗作用，或采取比較方便易清洗管道的連接方法。
(3)含有非磁性顆�；蚶w維的固液兩相流時，如漿液擦過電極表面會產生尖峰噪聲，使信號不穩，可選用市電交流激磁或雙頻激磁儀表。
5.工藝介質的流速

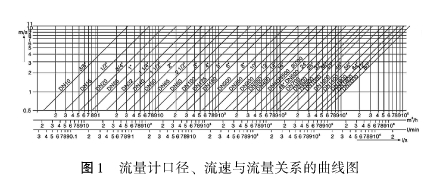

儀表口徑是根據管道內平均流速而定的，通常選用與管道相同的口徑或略小些。一般工業輸水管道經濟流速為1.5~3m/s,易粘附沉積結垢物質則提高到3~4m/'s或更高，礦漿等磨蝕性強的為2~3m/s。電磁流量計的液體流速范圍可在1~10m/s之間選用。原理上，上限流速并沒有限制，滿度流量的流速下限一般為1m/s,有些產品為0.5m/s,低于此流速，從測量準確度出發應改用小管徑，以異徑管連接到管道。但加裝異徑管要注意壓力損失的問題。圖1為流量計口徑、流速與流量關系的曲線圖，計算儀表口徑時可參照。
6.大口徑時電磁流量計的選擇
電磁流量計按安裝形式可分為管道式和探頭式。一般優先選用管道式電磁流量計;當工藝管徑較大且考慮設備費用時,或安裝時不允許管道停流的情況下，可選用探頭式電磁流量計(精度可達0.5級)。
(1)探頭式可裝配球閥，可在管道不停流情況下拆、裝，利于儀表的在線安裝和維護。
(2)探頭插入深度只需很短，對管道阻力小。--般在直管段足夠長時，采用平均流速點測量法，這種方法的測量精度基.本不受雷諾系數變化的影響，探頭的插人深度僅為R=0.121D;當直管段較短時，一般采用中心流速點測量法，插入深度R=0.5D(其中D為管道直徑)。
7.工藝管道材質
若連接儀表的管道是(相對于被測介質)金屬導電性的，不需要接電環，若是絕緣性的，則要用接地環，可用普通型，它的材質應與被測介質的腐蝕性相適應。若被測介質是磨損性的，則宜選用帶頸接地環，以保護進、出口端的襯里，延長使用壽命。
8.安裝儀表的工藝管道段的敷設位置
電磁流量計的安裝形式可分為三種:一體型、分離型和潛水分離型(IP68)。一般情況選用一體型，它將流量計的傳感部分和轉換部分(表頭)裝于一體，便于安裝使用;當管道敷設的位置較高不便觀察或安裝在環境差的場合，可采用分離型，分離長度一般不超過30m;當傳感器需要安裝在井下、水下的被測現場管道上時，需要選用潛水分離型。 |
 |
