1.通信系統硬件設計方案

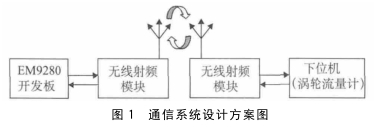

渦輪流量計通信系統的硬件設計方案如圖1所示。
上位機選用嵌入式開發板EM9280,它是一款面向工業自動化領域的高性價比嵌入式主板產品,其內核CPU為工業級品質的i.MX283,系統已預裝正版WindowCE6.0實時多任務操作系統。此外,EM9280體積小,易攜帶,可以方便地帶到工業控制現場,方便工作人員的操作。
EM9280的標準配置中有RS-485通信接口,而標.準的MODBUS物理層就采用了RS-485串行通信標準,通過485總線可以將通信數據發送給無線射頻模塊,并通過射頻信號將數據發送給下位機端射頻模塊，最后再通過485總線傳送給渦輪流量計，完成數據的傳輸。
無線射頻模塊采用PTR2000,無線收發一體數傳MODEM模塊PTR2000芯片性能優異,在業界居領先水平,它的顯著特點是所需的外圍元件少,因而設計非常方便。該模塊在內部集成了高頻發射、高頻接收、PLL合成、FSK調制/解調、參量放大、功率放大、頻道:切換等功能,因此是目前集成度較高的無線數傳產品。該器件采用了抗干擾能力較強的FSK調制/解調方式,其工作頻率穩定可靠。它是目前低功率無線傳輸?shù)睦硐脒x擇。
2.渦輪流量計系統設計
系統主要由數據采集模塊、電源模塊、鍵盤顯示模塊、頻率輸出模塊、通訊模塊等組成。如圖2所示,系統采集數據并經過A/D轉換成數字量進行存儲、顯示和傳輸。
考慮到實際應用,在硬件選擇方面盡可能保證性能的情況”下多選擇低功耗芯片。微控單元選用MSP430F149單片機,它具有良好的通.用性和可擴展性.并且屬于超低功耗微處理器。
|
