流量計在標準誤差分析及計算公式 |
|
| 發布日期：2022-10-20 點擊：2415次 |
流量計在標準規定狀態下計時相對標準誤差分析及計算公式

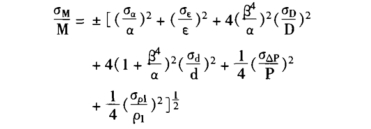

標準節流裝置測量是通過間接方式實現的，通過差壓儀表測量出差壓，再根據流量公式計算出流量值。這樣流量測量誤差不僅受差壓儀表精度的影響，并且還受到公式中各量的影響。如果在煤氣的計量中對標準節流裝置的設計、制造、安裝和使用完全按國家標準的規定進行，其相對標準誤差用下式計算:
式中:σm一質量流量測量的標準誤差;
σa一糙管流量系數的標準誤差;
σe一流束膨脹系數的標準誤差;
σ△p一差壓測量的標準誤差;
σp1一被測流體密度的標準誤差;
σD一管道內徑的標準誤差;
σd一節流件開孔直徑的標準誤差。
1.流量系數的基本相對誤差
流量計系數α是一個影響因素復雜、變化范圍較大的重要系數，當管道直徑、節流件的形式和開孔直徑、取壓位置已定,雷諾數大于某-數值(界限累諾數)時,α值可認為是一常數,也只有在測量過程:中α保持為常數才能保證測量的精度,這也是差壓式流量計能否達到準確測量的前提。由于流量系數是靠試驗提供的,是由很多次測量結果整理計算而得到的，因而由于測量儀表的誤差及由于計算時各量的誤差累積成流量系數的誤差。在不計β、D、Rep和d值的測量誤差時,各標準節流裝置的α0和α的基本相對誤差分別按下列公式計算。

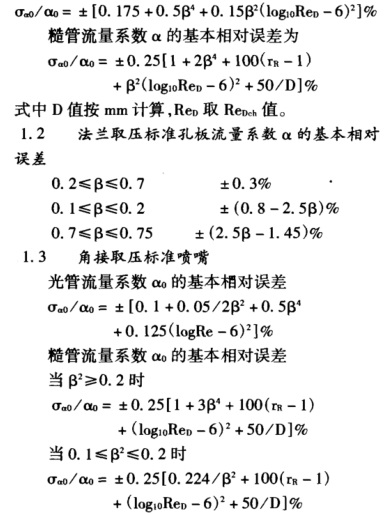

1.1.角接取壓標準孔板在節流件上游側的管道沒有管徑突變，節流件的安裝經檢驗其偏心率≤1/10x0.015D(1/β-1),環室(或夾緊環)的開孔直徑與管道內徑相等，在此條件下，角接取壓孔板.的光管流量系數α0的基本相對誤差為:
2.流束膨脹系數ε的基本相對誤差σε/ε.
流束膨脹系數，對于標準噴嘴是通過公式計算出來的，對于標準孔板流量計是靠試驗結果整理出來的，.因而是存在誤差的。設β、△P/P1和k為已知,且不計其誤差時,ε的基本相對誤差規定如下:
2.1.角接取壓孔板
2..法蘭取壓標準孔板
σε/ε=±(△P/P1)%
3.管道內徑的基本相對誤差σD/D
若D20為實測值時，可令σD/D=±0.1%作為估計值;
若D20為管徑的公稱直徑,可令σD/D=±0.5~1.0%。
4.節流開孔直徑的基本相對誤差σs/d
d20必須實測,可令σd/d≈±0.05%。
5.差壓測量的基本相對誤差σap/AP
這里僅考慮差壓顯示儀表誤差σ△p/△P的估計方法。
σ△p/△P=1/3ζ△P/△P1
式中ζ為差壓儀表的精度等級，△P1為預定的差壓測值。在節流設計中,取△Pano
6.煤氣密度的基本相對誤差σp1/ρ1
|
 |
