流量計零位的檢查與校驗 |
|
| 發布日期：2022-10-31 點擊：712次 |
關斷切斷閥對流量零位示值進行檢查和校驗是流量示值驗證的首要任務。這是因?yàn)?/span>流量計零位如果不準，將對量程范圍內的各點示值都產生影響。在作零位檢查和校驗時應注意以下事項。
1.確認測量管內的流體已停止流動，而且儀表處于正常測量狀態。當然確保安全萬無一失是首要的。
2.排除小信號切除對校零I作的干擾。
在模擬輸出的流量計中，一般均有小信號切除功能。這是因?yàn)槟M電路總會有一定幅值的漂移。這種漂移往往導致實際上流體已停止流動，儀表卻有小.流量指示，為了避免這種令人不快的事情出現，于是就設計了小信號切除功能"，例如電磁流量計，一般取滿量程流量的2%為切除點，即在實際流量小于2%FS時,儀表統統顯示零流量。于是問題得到解決。但是又產生新的問題，即在實際流量小于2%FS甚至存在反向流動時，儀表一概顯示零流量，從而產生一個假象。所以在校零時,應將小信號切除功能暫時撒銷。
差壓式流量計都避不開開平方運算這一環節。這一運算人們喜歡交由差壓變送器去完成。這樣，相對流量較小時能獲得較大的電流輸出，從而使得將差壓信號傳送到后續儀表必不可少的DIA轉換和A/D轉換引入的誤差予以削弱。

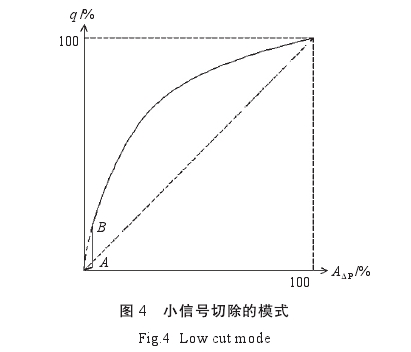

在差壓式流量計中，小信號切除的作用更加突出，因?yàn)殚_平方運算的關系，使得流量在零點附近，運算模塊具有非常大的增益。例如差壓有+0.04%FS的漂移，開平方之后就有2%FS的輸出。所以小流量信號切除點一般定得比較高。橫河公司的EJA110E型差壓變送器出廠設置定在滿量程差壓的1%,對應滿量程流量的10%。這樣--來使流量顯示的死區變得更大。如果小信號切除模式指定為“切到0”，則流量小于10.0%FS的所有各點，儀表都顯示零。以至在調零操作時，外部調零螺釘順時針或反時針旋轉很多圈，輸出都無動于衷。“切到線性”的功能，從而使死區不死，即流量小于指定值后，輸出與輸人之間呈線性關系，甚至在差壓.為負值時，仍有對應的變化值，從而使調整更方便。這樣信號切除的關系如圖4所示。
3.流量零點與差壓零點的差異
差壓式流量計在做校零操作時，習慣性動作是將三閥組中的負壓閥關閉，然后打開平衡閥，如果變送器輸出不為4mA,則作相應調整。調校完畢將流量計投人運行，這時如果將與流量計串聯的切斷閥關斷，流體停止流動，有時會發現流量示值并不為零，甚至?xí)胸?fù)的差壓顯示。這多半是因儀表的安裝有缺陷，流動雖已停止，節流件前后差壓已為零,但因差壓信號傳遞失真，使得變送器接收到的差壓信號并不為零。因此，差壓變送器零點準確并不等于流量零點準確。需要在變送器完成校零后，關斷切斷閥，流量示值仍為零。因此需排除安裝缺陷。 |
 |
