渦輪流量計的電子計數法電子計數法測頻率基本原理是利用單片機的自身晶振頻率來進行定時。所定的時間可以作為閘門信號，同時利用閘門信號來開啟和關閉對被測量信號的計數。適用于頻率較高時。

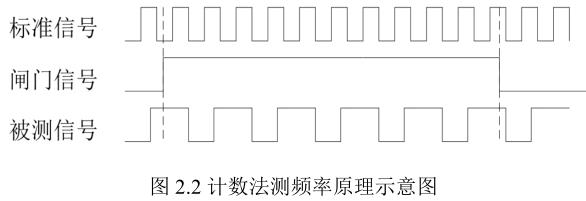

圖2.2為計數法測頻率的原理圖。其中單片機使用一個定時器進行定時用于產生閘門信號。設標準信號頻率為fT。假設定時器定時的周期為NT個標準信號時鐘脈沖，從而計算出閘門信號的時間為NT/fT。此時單片機的另一個計數器對被測信號進行脈沖計數，假設在閘門信號中所得到的被測信號的計數值為Nx，則可得：
由圖2.2可以觀察到電子計數法測頻率時，在計數兩端可能產生±1個被測信號周期的誤差。這是因?yàn)殚l門信號的打開與關閉，不受被測信號的控制，打開或關閉可能出現在被測信號的某個周期之中。假設在特殊情況下被測信號的計數值為Nx-1，由公式（2.1）可以得到被測信號的頻率為fx=( Nx-1)fT/NT，那么所產生的誤差如下所示。
由公式(2.2)可以知道計數法測頻率的誤差只與被測信號的計數值有關系。如果計數值越大則誤差越��；反之，如果計數值越小則誤差越大。因?yàn)殚l門信號的長度是定值，使得被檢測信號的頻率決定計數值的大小。如果被測量信號的頻率越大則計數值越大；如果被測信號的頻率值越小則計數值越小。由此可見，渦輪流量計的計數法只適合測量高頻信號，對于低頻信號的測量將會產生較大誤差。而目前大部分的智能渦輪流量計（帶顯示或者不帶顯示的）基本上都是采用此種方法來測量流量。 |
