鍋爐常用流量計結構及檢測難點 |
|
| 發布日期：2023-03-20 點擊：955次 |

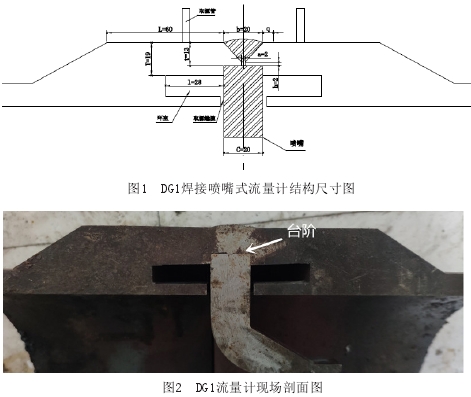

鍋爐常用流量計包括長頸噴嘴系列、焊接噴嘴系列和焊接孔板系列。其中，焊接噴嘴及焊接孔板系列，主要用于主蒸汽或高壓主給水管道，材質為碳鋼或合金鋼。本文僅以焊接噴嘴式流量計為研究對象(噴嘴和孔板結構的不同對于焊縫的超聲檢測無影響)，具體計算以編號為DG1的某焊接噴嘴式流量計為例，結構尺寸如圖1所示。流量計通過測量管內節流件前后壓差變化換算得到流量大小，為了測量壓力需要，設置了環室、取源管及取源縫隙;為了固定噴嘴需要，焊縫位置厚度較薄且有臺階狀結構，如圖2所示。
以上流量計結構造成的檢測難點主要有:
a由于焊縫余高的存在，探頭只能貼著焊縫邊緣進行平移，如前沿值過大，一次波將無法掃查到焊縫根部;
b噴嘴頂部與焊縫根部未完全融合(圖3-2所示)，且焊縫底部凹凸不平，故無法利用焊縫底部反射的二次波進行檢測，只能以環室上部平臺作為超聲波反射面;
c作為反射面，環室長度1限制了二次波的實際檢測范圍;
d噴嘴與焊縫連接處的臺階狀結構存在，導致部分二次波無法覆蓋到焊縫檢測區域;
e平臺L長度不夠，二次波檢測的探頭移動范圍1.25P(P=2KT)。以常用K2探頭計算，L=60mm<1.25P=94mm，無法保證特定K值探頭的掃查范圍覆蓋全焊縫;
f結構不連續處的各種工件輪廓雜波信號較多，給檢測帶來--定干擾。
|
 |
