渦街流量計的安裝 |
|
| 發布日期：2023-04-12 點擊：718次 |
渦街流量計在安裝時應參考ISO圖、典型安裝圖、3D模型，安裝步驟及方式應與廠家的操作指南一致。
1.安裝要求
渦街流量計不宜安裝在測量液體容易發生汽化的位置，也不適宜安裝在振動的管道上。潔凈氣體、蒸汽和液體的大中流量，可以選用渦街流量計。低速流體及黏度大的液體測量，不適宜選用渦街流量計。對直管段的要求:上游為15~50D(D為管線直徑);.上游加整流器時，上游不小于10D，下游至少為5D。.
2.垂直安裝

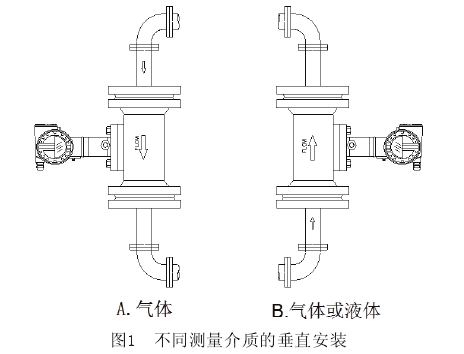

渦街流量計在安裝時，工藝管線的設計應保證儀表主體內介質要保持充滿，不能有空氣殘留。一般情況下，在不影響精度的情況下，渦街流量計可以在任何方向安裝，但是要滿足以下要求。渦街流量計垂直管線上安裝時，測量不同的介質的渦街流量計的安裝方向不同。如圖1所示。
3.水平安裝.
對于蒸汽和固體含量少的流體，建議將流量計與電子設備安裝在管道的-側。這將使?jié)撛诘臏y量誤差為最小，允許冷凝物或固體在不中斷漩渦的情況下在出料桿下流動。

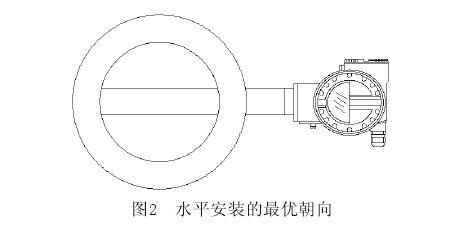

對于水平安裝，最優朝向是把電子裝置安裝在管道的側面。在液體應用中，這種安裝方式能夠避免進入空氣或者是固體沖擊漩渦發生器以及干擾發生體的頻率。在氣體或蒸汽管線的應用中，這種安裝方式能夠避免冷凝液體干擾漩渦發生器及其頻率，如圖2所示。
4.蒸汽管線

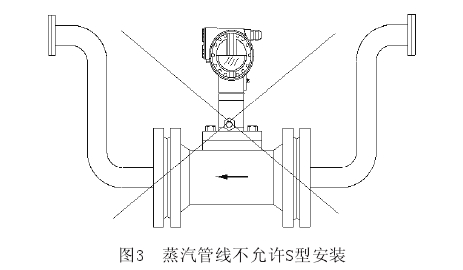

渦街流量計安裝在蒸汽管線上，其渦街流量計所在的管線不能設計圖3所示的S型，因為這種設計形式容易引起凝液返流到渦街流量計中，進而引起儀表設備的損壞。
5.搬運及檢查
渦街流量計包括本體及變送器兩部分，渦街流量計在搬運過程中應小心進行，不能用手直接托住變送器的位置進行搬運。應仔細核查渦街流量計所帶的附件并進行核對，對于渦街流量計本體的溫度探測不能進行拆卸，對溫度探測的探針部分的保護套要等到現場施工時才能摘下，以免損傷探針。
6.安裝方向

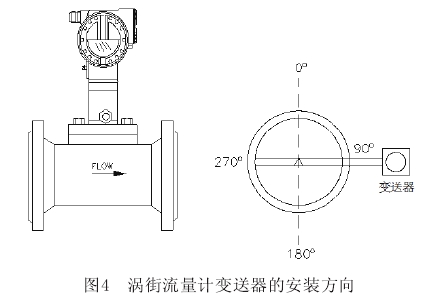

渦街流量計在現場安裝時，要求安裝方向為:管線的介質流向與渦街流量計本體所示流量方向一致。變送器的安裝方向應90°或270°安裝，如圖4所示。
7.法蘭安裝.
渦街流量計調整好方向后進行法蘭對接安裝，安裝時選擇合適等級的法蘭墊片及螺栓，并按照廠家的指導作業書進行安裝。
8.溫度探測傳感器安裝
渦街流量計本體安裝完成后，將溫度傳感器探針的保護裝置摘除，并把溫度傳感器的探針插到流量計本體底部的孔中。用手?jǐn)Q緊后，再按照廠家的要求進行安裝。如圖5所示。
|
 |
