根據渦街流量計的特性,當流體雷諾數Re≥2×104時,斯特羅哈爾數Sr基本是一個常數,此時通過渦街流量計的體積流量與漩渦頻率成正比。雷諾數Re為
式中:u—流體的平均流速,m/s;D—渦街流量計的公稱通徑,m;v—介質運動黏度,m2/s。
根據不同地區的年平均氣溫、大氣壓力,如:蘇州地區年平均氣溫16℃,大氣壓101.57kPa,查得空氣的運動黏度為1.47488×10-5m2/s,流速按式(4)計算:
因為大氣溫度和大氣壓力有變化,故留出10%的安全邊際,則最小流速為
瞬時體積流量按式(6)計算:

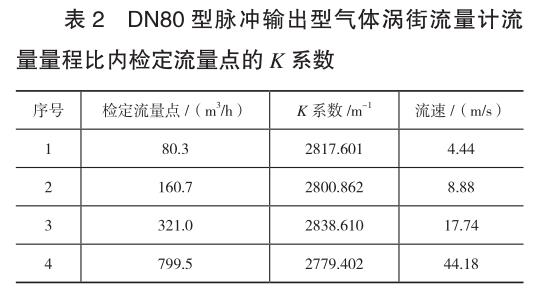

按照JB/T9249-2015之“4.2.4流量測量范圍上限值”的規定,該脈沖輸出型渦街流量計的最大流量取800m3/h;當選擇流量量程比為10∶1時,最小流量為80m3/h。按照JJG1029-2007的要求,各檢定流量點的K系數如表2所示。
當選定流量量程比為10∶1時,該脈沖輸出型氣體渦街流量計的K系數按式(7)計算:

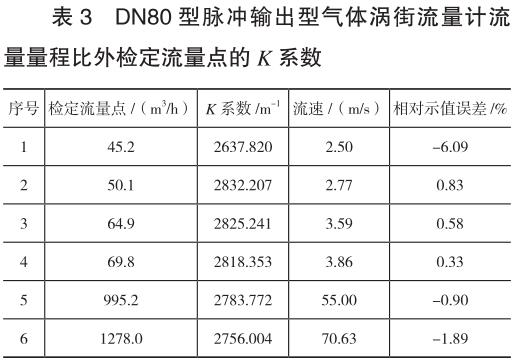

以此K系數為標準值,再計算該流量量程比外,其他檢定流量點K系數的相對示值誤差大小,結果如表3所示。
|
