橢圓齒輪流量計工作原理及流量的理論分析 |
|
| 發布日期：2023-05-30 點擊：869次 |
1.橢圓齒輪流量計工作原理

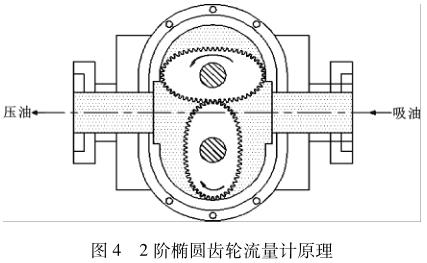

以2階橢圓齒輪流量計為例，圖4是2階橢圓齒輪流量計原理圖，當齒輪按圖示方向旋轉時，右側吸油腔由于相互嚙合的齒輪逐漸脫開，密封工作容積逐漸增大，形成部分真空，因此油箱中的油液在大氣壓的作用下經吸油管進入吸油腔，將齒間槽充滿，并隨著齒輪旋轉，把油液帶到左側壓油腔內。在壓油區一側由于齒輪在這里逐漸進入嚙合，密封工作腔容積不斷減小，油液便被擠壓出去，從壓油腔輸送到壓力管中去。在橢圓齒輪流量計的工作過程中，只要兩齒輪的旋轉方向不變，其吸、排油腔的位置也就確定不變。這里嚙合點處的的齒面接觸線分離高、低壓兩腔并起著配油作用，因此在流量計中不需要設置專門的配流機構，這是它與其他容積式液流量計的不同之處。
2.橢圓齒輪流量計流量的理論分析
由圖5所示的2階橢圓齒輪流量計中齒輪副的轉動關系及3階橢圓齒輪流量計中齒輪副的轉動關系中可看出橢圓齒輪副在轉動過程中會經歷兩個相同的周期。
高階橢圓齒輪泵的平均流量計算公式
式中:ω1為主動輪的驅動速度。
高階橢圓齒輪泵的瞬時流量計算公式
式中:R為流量計內腔半徑,R=a(1+e);B為橢圓齒輪寬度，mm。
|
 |
