電磁流量計的設計選型及安裝 |
|
| 發布日期：2023-06-01 點擊：908次 |
1.設計選型
原計量檢測為節流式孔板、差壓檢測裝置，我們對其計量數據檢測不準的情況進行了分析，主要有兩個方面的因素造成，二是孔板的測量范圍度不夠�？装逶O計常用流量為15~20m3/h,實際使用中最小流量為7m3/h,最大流量50m3/h,在小流量和大流量時都會出現較大誤差;二是流體有氣泡。供水系統的供水管道為DN100mm,最大流量可以達到240m3/h，出水口為敞放式排水，常常處于非滿管狀態，以及由于供水設備或管道安裝等方面的因素，存在不正常節流的現象，常常有氣泡聚集在傳感器的正、負壓室內，造成測量數據嚴重偏差。
根據機組供水系統的情況和測量裝置的可適用性、可靠性以及現場環境等情況，我們選擇了DE43F一體型電磁流量計對原測量裝置進行換型改造。電磁流量計的測量范圍寬，響應快，不受溫度、壓力變化的影響，安裝方便，可滿足供水系統檢測計量的需要。
根據工藝方面提出的參數，供水量的常用流量在12~15m3/h之間，最小水流量7m3/h,最大水流量可達50m3/h,水壓力在0.2~0.3MPa之間(閥前壓力)，水溫度為常溫。在設計時，電磁流量計的管道口徑選擇了DN50mm的管道，最大流量為60m3/h,這樣既節約了成本，又滿足了日常供水計量的需要。
2.安裝
電磁流量計的正確安裝對其正常運行極為重要，電磁流量計的安裝環境和安裝位置亦關系到計量的準確，可靠。按照電磁流量計的安裝要求，安裝方向或水平或垂直、傾斜均可，不受限制。本裝置采用了水平安裝，并保證了流量計上游管道直管段大于5D(實際達12D)，下游管道直管段大于3D(實際達10D)要求。

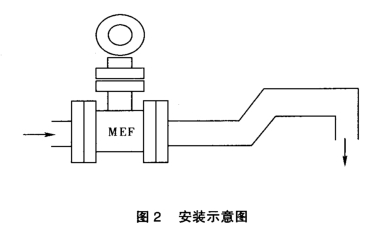

傳感器安裝處應具有-定背壓，否則傳感器出口直接排空易造成測量管內液體非滿管，為不良的安裝位置，應予以避免，因此在出水管道的安裝上考慮了一段向上傾斜的安裝位置見圖2,使電磁流量計的安裝位置始終位于出口管道下方，保證液體在任何時候都能夠充滿測量管道，避免了測量誤差，滿足了必要.的安裝要求。管道采用了法蘭連接，便于安裝、檢修維護方便。

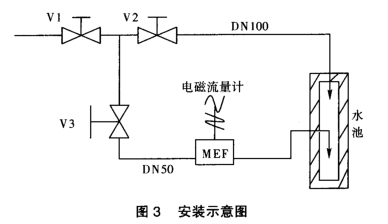

電磁流量計安裝在一根DN50mm的管道上，原供水管為φ108mm，將其作為旁通用途。正常情況時，打開V1、V3閥，關閉V2閥，補充水通過電磁流量計計量后向蓄水池供水。當電磁流量計故障或者檢修時，關閉V3閥，打開V1、V2閥向蓄水池供水，以保證生產不受影響，還可以方便電磁流量計的零點校驗。安裝示意圖見圖3。
由于電磁流量計安裝在露天現場，考慮到現場的環境以及安全，電磁流量計的供電采用了DC.24V電源，由泵站儀表柜內的穩壓電源供給。
電氣連接見原理框圖4。電磁流量計將拾取的流量信號，通過轉換和運算處理，轉換成標準的電流信號，送到泵站儀表柜的二次儀表(數顯控制儀WPS-80型).上顯示，同時將其數據傳輸?shù)綑C組控制室的DCS--PKS系統上，通過監視畫面可監測供水量的瞬時流量和累計流量,操作工即可根據其顯示數據調節供水量。
|
 |
