變送器的基本組成和功能劃分電磁流量計變送器由硬件和軟件兩大部分組成。

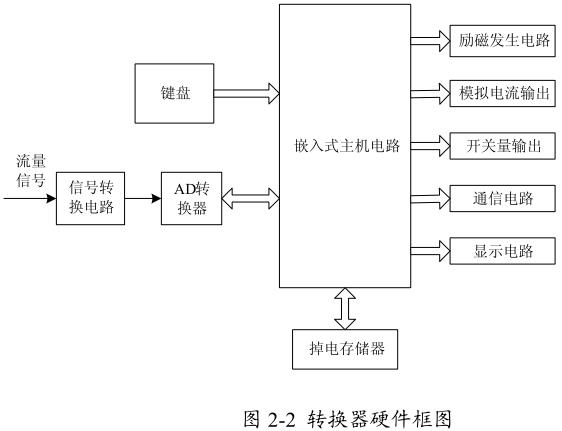

硬件部分主要包括主機電路，掉電保護存儲電路，模擬輸入/輸出通道，開關量輸出通道，人機接口電路，串行數據通信接口和 HART 現場總線接口電路。主機電路是電磁流量計的核心部分，負責為其他電路提供或接收必要的控制、數據信號，并與可編程器件建立通信；負責數據、程序的存儲并進行一系列運算處理，它主要由嵌入式系統組成。掉電保護存儲電路用于保護重要數據。模擬輸入/輸出通道主要由運算放大電電路，A/D 和 D/A 轉換芯片構成。開關量輸出通道由雙極型晶體管等構成，提高輸出帶負載能力。人機接口電路由信息顯示和鍵盤兩部分組成，用于溝通操作者和儀表之間的聯系。串行數據通信接口和 HART 總線接口由相應專用芯片組成，實現儀表與外界交換數據，實現網絡化連接的需求。電磁流量計硬件組成框圖如圖 2-2 所示：
傳感器輸出模擬流量信號在模擬輸入通道中進行放大，濾波等處理由 A/D 轉換器轉換為數字信號，通過接口送給嵌入式主機，主機對數據進行加工處理，計算分析等一系列工作，將結果通過接口送至顯示器和各個輸出通道。同時，鍵盤、通信總線將用戶命令，參數等通過接口送入嵌入式主機中，經主機處理后，改變相應運行參數，將主要數據保存在掉電保護存儲器中。
電磁流量計的軟件按照功能劃分為若干模塊。包括系統初始化、硬件驅動模塊、勵磁發(fā)生模塊、檢測采樣模塊、數字濾波模塊、數據處理模塊、累計流量處理模塊、百分比處理模塊、自校正模塊、工程單位換算模塊、鍵盤處理模塊、顯示模塊、通信模塊等。
