渦輪流量計如何進行建模


發布日期:2023-07-07 點擊:523次
1.幾何模型
  研究中針對DN32口徑的

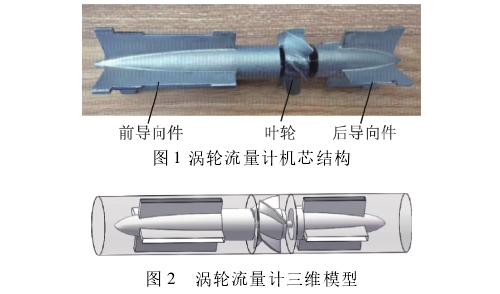

液體渦輪流量計展開,其機芯內部結構如圖1所示,主要包括前后導向件和葉輪三部分。對渦輪流量計實物的外形尺寸和位置關系等關鍵尺寸進行測繪(表1為渦輪流量計主要尺寸參數),忽略流量計進出口連接形式等次要因素的影響,繪制三維結構圖如圖2所示。


2.流體仿真模型
  利用Gambit軟件進行幾何建模和網格劃分,為使流動在流量計入口處達到充分發展的流動狀態,分別在流量計的.上游設置10倍長直管段,下游設置5倍直管段。將葉輪所在區域定義為旋轉區域,其余部分定.義為靜止區域,通過interface面將動靜區域進行連接。旋轉區域及結構較復雜的區域采用非結構化網格;直管段等結構較簡單的區域采用結構化網格。
仿真中選用ReynoldsStress(S-BLS)湍流模型,該模型是最符合物理現象的模型,各向異性,輸運中的雷諾應力可直接計算出來。模型計算時間較長,適合大彎曲流線、漩渦以及三維轉動流動。選用RP-3航空煤油作為流體介質,以實測介質密度和粘度并設置仿真流體參數。設置下游直管段出口為自由出流(out-flow)條件,直管段及流量計殼體為靜止壁面;上游直管段入口為速度入口(velocity-inlet)。
3.仿真方法
  

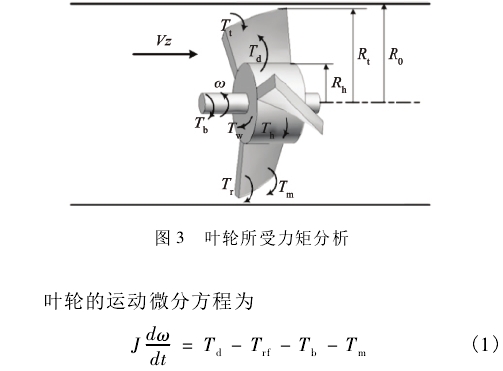

渦輪流量計葉輪受到流體沖擊時,對葉輪產生驅動力矩,同時受到各種阻力矩的影響圖3是葉輪所受力矩示意圖。葉輪轉動過程中受到流體對葉片的驅動力矩Td,輪轂側面受到流體粘性阻力矩Th,輪轂端面受到流體粘性阻力矩Tw,葉片頂端受到流體粘性阻力矩Tt,同時葉片輪軸與軸承之間存在機械阻力矩Tb,磁電信號檢出器產生磁電阻力矩Tm。

  式中:J為葉輪轉動慣量;ɷ為葉輪轉動角速度;t為運行時間,Trf為流體阻力矩,Trf=Th+Tw+Tt。
  采用6DOF模型實現對葉輪6個自由度的控制,包括X,Y,Z方向的移動自由度和圍繞X,Y,Z軸的旋轉自由度。通過DEFINE_SDOF_PROPERTIES宏文件約束葉輪在X,Y,Z方向上的移動以及圍繞X,Y軸的旋轉,只能?chē)@Z軸(流動方向)進行轉動。葉輪三維建模中選用的材質與實際材質相同,即可獲得葉輪的轉動慣量。流體仿真中系統自行計算流體驅動力矩、流體阻力矩,忽略軸承摩擦阻力矩和磁電阻力矩。

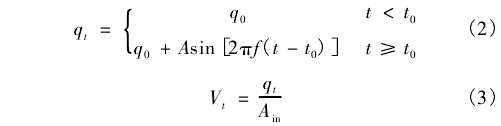

  仿真中通過UDF函數對上游直管段入口流速進行設置,流速通過式(2)和式(3)計算。

  式中:qt為入口瞬時體積流量;q0為體積流量平均值,Q0=16m3/h;A為脈動幅度;ƒ為脈動頻率;t0為脈動流量起始時刻,t0=0.0132s;Vt為瞬時入口速度平均值;Ain為上游直管段入口截面積。
  仿真初始葉輪轉速為零,根據
渦輪流量計葉輪運動方程自動計算和調整旋轉角速度,直到葉輪趨于穩定狀態,仿真中各工況在t,前葉輪轉速已經達到穩定狀態。
