超聲波明渠在現場實踐中的優缺點 |
|
| 發布日期：2023-07-31 點擊：470次 |
巴歇爾槽配超聲波明渠流量計自動監測系統由巴歇爾槽、數采儀、阿里云軟件組成，主要設備包括:巴歇爾槽、數采儀(由超聲波明渠流量計、電纜線、數據線、控制箱、信號發射裝置、天線)、數據接收裝置、阿里云數據儲存系統、電腦(用戶通過(網址、IP地址)調看數據)，其中巴歇爾槽由上游收縮段、短直喉道和下游擴散段3部分組成，分大型、標準型和小型，大型有8種、標準型12種、小型5種,根據排水流量選擇合適的型號。

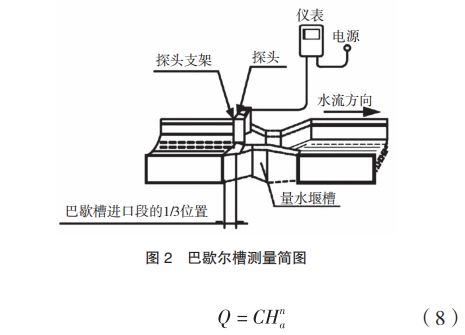

超聲波明渠流量計安裝于巴歇爾槽上游收縮段，巴歇爾槽把流量轉成液位，通過測量明渠流量計下方巴歇爾槽收縮段內水流的液位，再根據相應巴歇爾槽的水位與流量的關系，通過計算公式轉換為排水流量。巴歇爾槽測量原理見圖2，流量計算公式如下:
式中:Q-流量，L/s;C和n-常數(通過巴歇爾槽的選項，查詢對應的系數);Ha--水深液位，1m。
根據現場實踐該流量計優缺點如下:
1)優點。①結構簡單、工作可靠,使用壽命長;②采用不銹鋼或玻璃鋼兩種材質可適應不同介質的需要;③巴歇爾槽形成平穩雍水面，其測量的水位精度高;④記錄1次數據的間隔時間可設置任意時長，該工程設置的時長為lmin采集1次數據，更進一步提高量測數據的精度;⑤采用阿里云系統存儲數據，安全可靠，可以登錄網址隨時隨地查看數據;⑥后期維修成本低，自投入使用1+a以來，尚未進行任何維修，現場一直連續采集數據且滿足施工需求。
2)缺點。①巴歇爾槽施工較為復雜，附屬設備多，安裝費用相對較高;②為保證設施的正常運行，確保其測量精度，需對槽體進行定期除銹、清淤、設備檢查等日常巡查，特別在泥沙含量較多的渠道中，清淤較為頻繁;③巴歇爾槽的中心線要與溝渠的中心線重合，使水流進人槽內不出現偏流，現場安裝精度要求較高;④巴歇爾槽.上游應有大于10倍槽寬的平直段，使水流平穩進入巴歇爾槽，現場占地面積較大;⑤數據在量測和傳輸過程中易受磁場干擾，需安裝在電磁干擾較小的地方。 |
 |
