超聲波流量計的流量修正系數K如何標定 |
|
| 發布日期：2023-08-17 點擊：1344次 |
1.流量修正系數K的定義
我們定義超聲波流量計流量修正系數K為標準流量qs與超聲波流量計顯示流量q的比值，即:
2.被標定的超聲波流量計
標定的超聲波流量計為0.5級、用于現場校準其他被校流量計的標準超聲波流量計，此超聲波流量計含有1對傳感器(即超聲波探.頭)，測量范圍為DN15~DN400。
3.液體流量標準裝置(以下簡稱“裝置”)
采用的裝置為0.05%、測量口徑為DN15~DN250的靜態質量法液體流量標準裝置。
4.標定方法
(1)將定做的標準管道安裝到裝置.上。
(2)打開超聲波流量計，把相關參數(如管道材質、外徑、壁厚、粗糙度、水溫等)設置好，并將探頭根據所得到的安裝距離安裝在標準管道上。
(3)啟動裝置，檢查密封性，保證不漏后調節流量至所需流量點，待流量穩定后進行標定。
(4)由于現場使用時超聲波流量計的流量值為顯示值，因此在實驗室標定時，超聲波流量計的流量值亦通過讀數獲得，設定每點每次標定的時間為60s，在標定時間內，每隔10s讀取一個顯示值，每次可以獲得6個數據，將這6個數據去掉最大和最小值，剩余4個做平均，得到該次的超聲波流量計流量示值ij，而標準流量值ij由裝置操作軟件得到，從而算出Kij。
每點進行3次標定，從而得到Ki;
根據超聲波流量計的特性，分別在以下5個點進行標定:5、2、1、0.5以及0.3m/s，得到各流量點下的Ki，從而算出超聲波流量計在該管道材質及管徑下的流量修正系數K:
5.流量修正系數K

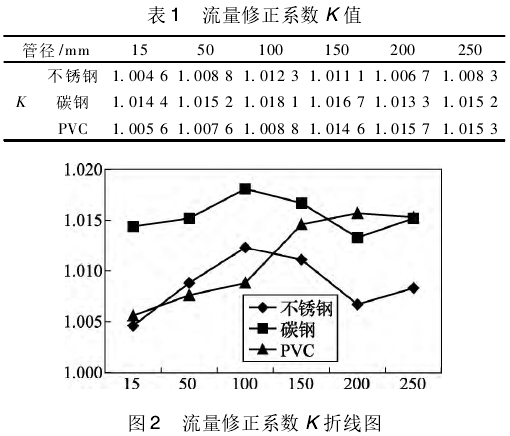

流量修正系數K匯總表如表1所示，K折線圖如圖2所示。
6.應用舉例
用標準超聲波流量計現場校準一臺DN100的電磁流量計，管道材質為碳鋼，超聲波流量計顯示值為qs=85.33m3/h，被校電磁流量計顯示值q=86.94m3/h。
6.1忽略不同材質對K的影響
由于此前標準超聲波流量計只在DN100的不銹鋼管道上進行檢定，沒做不同材質的流量修正系數K實驗，則此時K使用的是不銹鋼材質的值，為1.0123，標準超聲波流量計顯示值為q's=qsxK=86.38m3/h，則示值誤差E'為:
6.2考慮不同材質對K的影響
這種情況下應該使用DN100、材質為碳鋼的K值，查上表，得K=1.0181，那么標準超聲波流量計顯示值為q"s=qsxK=86.87m3/h，此時示值誤差E"為:
 |
 |
