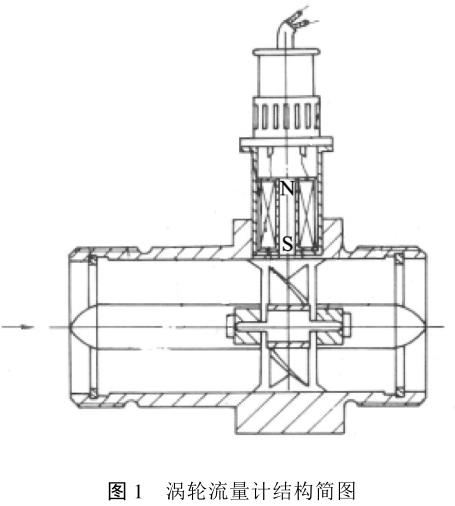

介質粘度對渦輪流量計系數影響理論的分析圖1所示為渦輪流量傳感器結構簡圖.由圖1可見,當被測流體流過傳感器時,在流體作用下,葉輪受力旋轉,其轉速與管道平均流速成正比,葉輪的轉動周期性地改變磁電轉換器的磁阻值.檢測線圈中的磁通量隨之發生周期性變化,產生周期性的感應電勢,即電脈沖信號經放大器放大后,送至顯示儀表顯示.渦輪流量計常用的實際流量方程為
式中:Q為體積流量,單位:L/s;f為流量計輸出的頻率,單位:Hz;k為儀表系數,單位P/L(每升發出多少個脈沖).
通常在使用渦輪流量計時,通過測量流量計的輸出頻率除以儀表系數(實驗室校準獲得)得到體積流量.
國內外學者提出許多渦輪流量計理論流量方程,根據這些模型可知影響儀表系數的因素較多,并可對介質粘度對流量計儀表系數的影響進行定性預測,儀表系數k可近似表示為
式中:α,β,γ為與結構相關的參數;υ為粘度;Q為流量.
由式(2)可知:結構相同的情況下,粘度增加其阻力矩增加,使得儀表系數減小,且儀表系數的線性區域減小.
由于渦輪流量計儀表系數與流體物性及流動特性有復雜的關系,還不能用這些理論公式推導儀表系數得到定量的數據,儀表系數仍需由實流校驗確定. |
