試驗的設計思路和試驗數據
1.試驗的設計思路在被試驗熱式氣體質量流量計預熱開始的0min、15min、30min、45min、60min、75min、90min的時刻,各完成1次被測表誤差曲線的檢定,單次檢定時間控制在3分鐘內.試驗完成后將每次試驗的誤差曲線以不同顏色繪制到一張誤差曲線圖表中,觀察每過15min時間誤差曲線的變化量.示值誤差的計算公式為：
相對誤差=(被測表讀數-標準器讀數)/
2.被試驗表選取
選取1臺流量范圍為5~50L/min準確度等級為1.0級的熱式氣體質量流量計作為被試驗表.
3.試驗數據

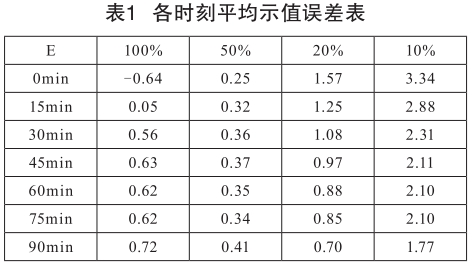

經過90min的試驗后,得出各時刻被試驗流量計平均示值誤差值如表1所示.

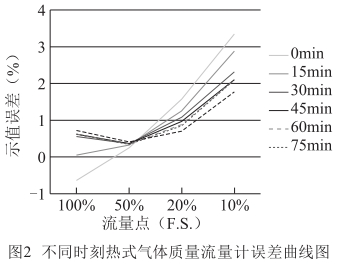

繪制各個時刻被試驗熱式氣體質量流量計的誤差曲線圖,如圖2所示.

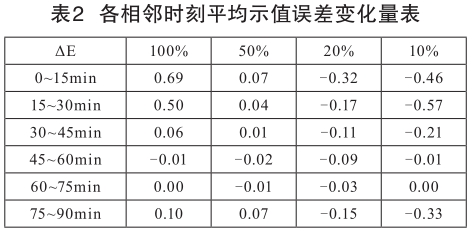

計算每個時刻之間4個流量點的平均誤差和各相鄰時刻的變化量,如表2所示.
從表2可以看出,被試驗流量計的示值誤差變化量在30min時刻以后明顯減小,30min和以后的示值誤差曲線相當接近.所以,得出熱式氣體質量流量計的合理預熱時間為30min. |
