信號處理算法主要包含兩部分:一是輸出信號的選擇;二是判斷采集到的信號中是否存在瞬態沖擊振動信號以及其他影響旋進旋渦流量計正常工作的情況。

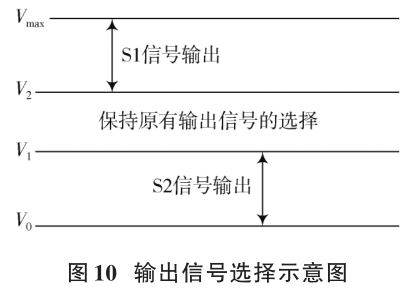

針對輸出信號的選擇,本文借鑒施密特觸發器的原理,具體思路如圖10所示。根據采集到的有效值VF1,設置相應的閾值V1、V2(V1<V2),默認初始狀態為低頻段信號輸出,即輸出信號OUT為S2X。當采集的有效值VF1<V1時,保持當前狀態的輸出;當VF1>V2時,輸出高頻段信號,即輸出信號OUT為S1X;當V1<VF1<V2時,保持原有的輸出選擇不變。
針對旋進旋渦流量計外部的瞬態沖擊信號或其他噪聲信號,根據多次的實驗結果,若屬于以下三種情況的任意一種,即輸出信號OUT為無脈沖信號輸出:
1)S1X、S2X兩頻段信號頻率均小于30Hz;
2)S1X頻段信號的有效值小于6mV;
3)在測量的10次中,有5次及以上的峰值因子大于3的情況,同時S1X小于70Hz,S2X大于30Hz。 |
