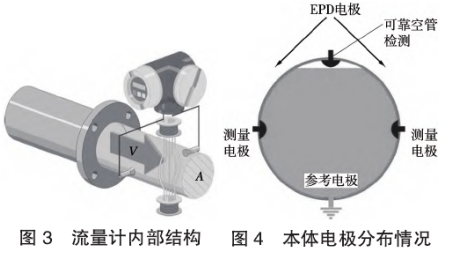

以分體式流量計為例,介紹電磁流量計內部結構及本體電極分布情況(圖3、圖4)。在流量計的使用過程中,常見故障有無流量信號輸出、輸出信號晃動等,檢查步驟如下。
1.無流量信號輸出.
檢查流程為:①檢查變送器電源是否通電、熔.絲及各級電源是否正常,變送器內部電路板是否正常、是否報錯;②勵磁和信號電纜是否導通、接線是否正確,電纜屏蔽層是否接地、電纜阻抗是否正常;③檢查本體電極及線圈的絕緣性、勵磁線圈是否完好、電極是否銹蝕、內部接線是否斷線、襯里是否磨損;④被測液體與電極材料之間是否產生表面效應,例如電化學和極化現象、觸媒作用形成氣霧等。
2.輸出信號晃動
檢查流程為:①檢查安裝電磁流量計傳感器的管系是否有脈動流動擾動源;②管體內是否充滿液體、液體是否含有氣泡;③檢查變送器電源是否通電,熔絲及各級電源是否正常，變送器內部電路板是否正常、是否報錯;④檢查傳感器是否可靠接地、是否有空間電場或磁場干擾,勵磁和信號電纜屏蔽層是否接地;⑤被測液體與電極材料之間是否產生表面效應,如電化學和極化現象、觸媒作用形成氣霧等;⑥檢查本體電極及線圈的絕緣性、檢查勵磁線圈是否完好、電極是否銹蝕、內部接線是否斷線、襯里是否磨損。
3.零點不穩定
檢查流程為:①檢查安裝電磁流量計傳感器的管系是否有脈動流動擾動源;②管體內是否充滿液體、液體是否含有氣泡;③檢查傳感器是否可靠接地、是否有空間電場或磁場干擾,勵磁和信號電纜屏蔽層是否接地;④液體電導率是否均勻、電極是否存在污染等問題;⑤信號回路絕緣性是否正常。 |
