插入式流量計測量方法 |
|
| 發布日期：2024-06-04 點擊：928次 |
流量是指單位時間內通過某個流通界面的流體容積或質量。在時間測量應用中，通常為測量管道某一界面的流速及該截面的面積的乘積。點流速計型插入式流量計的流量測量主要采用流速-面積法計算。按照流速測量方式的不同，分為單點流速法(即通過測量單點流速計算流量)和平均流速法(測量平均流速)。
1.單點流速法
單點流速法測量流量是指在管道截面上只測量一點流速以計算流量的方法。該方法是通過測量圓管道.上任意半徑，上的流速和測量點與中心線的距離，再根據式(4)計算圓管截面的平均流速，從而得到管道截面的流量。
根據流體力學理論，當管道中介質為紊流狀態時，流速分布模型為:
其中，vx一距離管道中心線rx的流速,m/s;Umax管道中心線的流速，m/s;r,--流速測點與管道中心線的距離,m;R一管道內半徑,m;n一隨雷諾數不同而變化的指數。

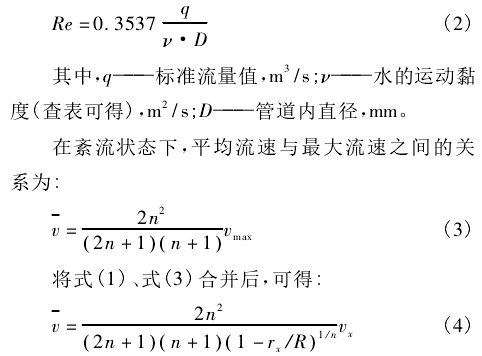

雷諾數Re的計算公式為:
2.平均流速法
根據檢測規程中管道截面平均流速位置在(0.242±0.013)R處，通過測量管道的平均流速與管道面積計算流量。流量計算公式為:
面的面積.m2。 |
 |
