如何區分單雙法蘭的應用場合 |
|
| 發布日期：2011-03-24 點擊：5010次 |
單法蘭液位變送器有設計原理先進、品種規格齊全、安裝使用簡便等特點
液位變送器是測量罐內液位簡單可靠的測量方法，是利用P=ρgh的原理來測量差壓來測量液位，液位的高低與液位變送器所測得差壓成正比，液位變送器的過程連接通常采用隔膜法蘭式，膜片內充硅油作為壓力傳導介質。液體罐通常有敞口罐和帶壓罐之分，敞口罐上部通大氣，測量敞口罐液位的液位變送器只需高壓端連接過程法蘭，低壓側與大氣聯通。而帶壓罐則需要液位變送器高低壓側連接隔膜法蘭式，以測量高低取壓側的壓力差。液位變送器按照示意圖如下：

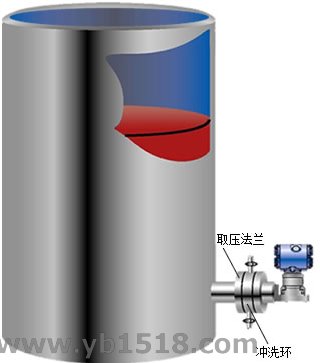

敞口罐液位變送器安裝示意圖（高壓側過程法蘭）

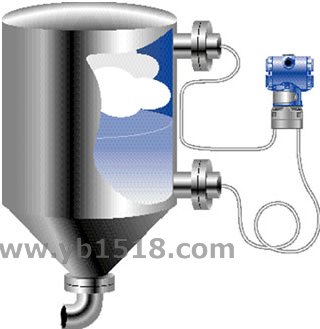

帶壓罐液位變送器安裝示意圖
（高低壓側通過毛細管連接過程法蘭）
通常最終用戶和設計單位會要求液位變送器成套商提供配套法蘭，防止出現現場安裝時罐上配對法蘭與液位變送器過程法蘭不匹配的問題�？梢愿鶕�(jù)以下方面選擇確認配對法蘭規格：
對照不同液位變送器廠家的選型樣本，確定法蘭標準，法蘭尺寸，法蘭壓力級別以及法蘭形式。
法蘭標準：液位變送器配對法蘭的標準通常有三種標準： DIN標準，ANSI標準和日本標準，在國內使用較多的是DIN標準和ANSI標準。
法蘭尺寸：與液位變送器標準相同，具體可以參考液位變送器廠家選型樣本。液位變送器法蘭尺寸主要有2’’; 3’’和4’’, 其中以3’’最為普遍。
法蘭壓力級別：日標有JIS 10K和 JIS 20K; ANSI標準有ANSI 150，ANSI 300, 和ANSI600；
DIN標準有DIN PN10/16; DIN PN25/40。（ 注：對于3’’法蘭PN10與PN16尺寸相同；PN25和PN40尺寸相同）
法蘭形式：根據壓力級別和客戶要求不同，對于壓力小于40barg的，通常選擇板式平焊；對于壓力大于40barg，通常選擇帶頸對焊式；
法蘭材質：常見法蘭材質有碳鋼，SUS304和SUS316。通常應根據罐體材質選擇同樣材質的配對法蘭。
沖洗環（可選項）：沖洗環可以不需拆除液位變送器用水沖洗掉液位法蘭上附著的固體介質，保證測量的準確性。根據客戶要求，選擇與法蘭相同材質與液位變送器配套的沖洗環。
對應國內的法蘭標準有：
GB/T 9115.1-2000:平面、突面對焊鋼制管法蘭；
GB/T 9116.1-2000: 平面、突面帶頸平焊鋼制管法蘭
GB/T9117.1-2000: 突面帶頸承插焊鋼制管法蘭
GB/T 9119-2000: 平面、突面板式平焊鋼制管法蘭
HG 20592-97：鋼制管法蘭形式、參數（歐洲體系）
HG20593-97：板式平焊鋼制管法蘭（歐洲體系）
HG20594-97：帶頸平焊鋼制管法蘭（歐洲體系）
HG 20597-97：承插焊鋼制管法蘭（歐洲體系）
HG 20615-97：鋼制管法蘭形式、參數（美洲體系）
HG 20616-97：帶頸平焊鋼制管法蘭（美洲體系）
HG 20617-97：帶頸對焊鋼制管法蘭（美洲體系）
HG20619-97 承插焊鋼制管法蘭（美洲體系）
關于液位變送器的技術應用以及配對法蘭的選擇，請咨詢江蘇恒大儀表有限公司銷售代表。
|
 |
